Perceuse à chevilles commandée par CNC

Gannomat Index 130 - 471L130

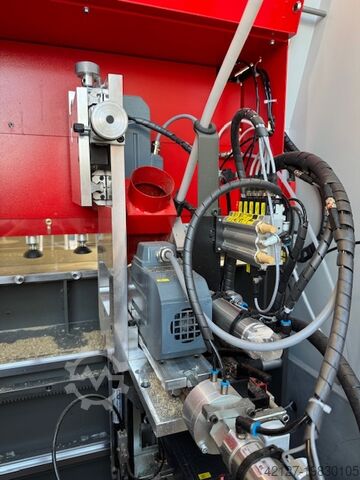

Centre CNC de perçage, encollage et insertion de chevilles, entièrement équipé en version standard avec :
- Support à guidage linéaire composé de :
1 unité de perçage horizontale mono-broche, moteur de 0,65 kW, course de 70 mm
Vitesse de rotation sélectionnable via le logiciel opérateur (3000/5000/8000 t/min)
1 poste de soufflage, encollage et insertion automatique de chevilles pour chevilles  8 mm, longueur de cheville 25–50 mm
- Graissage centralisé entièrement automatisé et contrôlé électroniquement
- Axe X à commande numérique (NC) avec une longueur de travail de 700 mm, vitesse de déplacement max. 95 m/min
- Axe Z à réglage manuel par compteur numérique mécanique, position via table de support de 5–40 mm
- Dépassement de cheville réglable de 7–20 mm par compteur numérique mécanique, profondeur de perçage de 0–35 mm (pour foret longueur totale 70 mm), ajustement automatique selon le dépassement de cheville
- Système de colle fermé avec pression de 6 bars via buse à colle, adapté pour colles de viscosité 150 à 350 mPas
- Quantité de colle réglable en continu via le logiciel opérateur
Hsdpfow Sgm Hsx Aa Rjff
- Sélecteur COLLE/EAU pour le rinçage du système, avec :
1 réservoir inox pour 7,5 kg de colle et 7,5 l d’eau
- Voyant pour niveau de colle restant dans le réservoir
- 1 butée latérale gauche, 1 butée latérale droite (amovibles)
- 2 boutons de démarrage pour fonctionnement individuel avec 1–2 pièces
- 2 vérins pneumatiques inclinés à 10° pour épaisseurs de pièces jusqu’à 80 mm max., longueur (Y) mini 70 mm
- 1 trémie d’aspiration, raccordement  80 mm
- 1 unité de commande TCT comprenant :
PC industriel intégré, Soft PLC Beckhoff TWINCAT, plage de température de fonctionnement 0–50 °C,
affichage industriel TFT 15” tactile capacitif, OS : Windows 10 IoT LTSC (long term support channel)
- Programmation via logiciel guidé par menu, entraxes programmables librement en mode ABSOLU, RELATIF ou TRAME, symétrie automatique de la pièce et optimisation des cycles, 2 zones de travail programmables indépendantes, visualisation graphique des pièces, programmation paramétrique, décalage du point zéro, listes d’opérations programmables, diagnostic des erreurs en texte clair

- Options intégrées :
- Système électronique et optique de contrôle de colle G.I.C. (Glue Insert Control) pour 1 buse à colle art. n° 0470-0810
- 1 système EASY CLEAN pour tirs de test automatisés de colle avant chaque séquence perçage/encollage/insertion de cheville. E.C.S. pour 1 buse à colle, art. n° 0471-Z010
- 1 unité de perçage verticale mono-broche, perçage par le haut 0,65 kW (3000/5000/8000 t/min), position (Y) réglable manuellement par compteur numérique mécanique de 5–40 mm, profondeur de perçage (Z) max. 30 mm (pour longueur totale du foret 57 mm), épaisseur pièce (Z) max. 50 mm, longueur mini (Y) 130 mm (incl. compensation de profondeur de perçage pour ex. Häfele Minifix), art. n° 0471-0830
- 4 vérins verticaux inclinés à 10° avec support, en supplément, art. n° 0470-0850

Disponible : rapidement
