Centre d'usinage

MAKA KPF 334 RT

Machine d'occasion MAKA KPF 334 RT
Centre d'usinage CNC 5 axes
Année de construction : 1999

Centre de fraisage CNC hautes performances pour l'usinage 5 axes, idéal pour l'usinage de pièces embouties. Conception compacte avec armoire de commande intégrée dans le châssis de base. Equipé d'une lubrification centralisée automatique et d'une armoire de commande avec unité de climatisation.

Version:

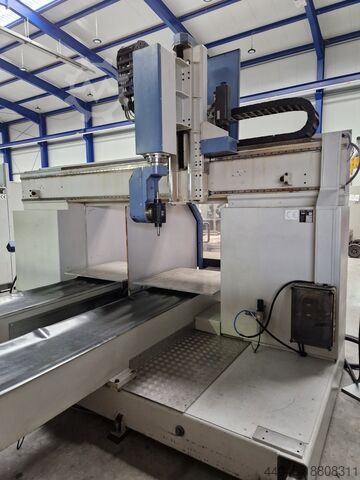

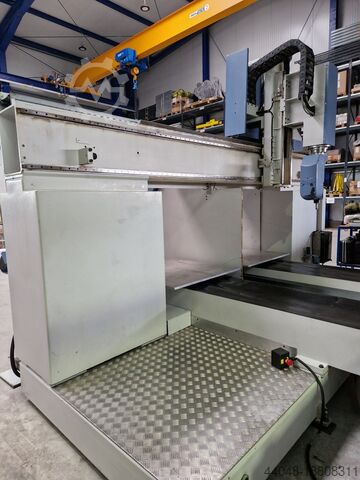

Machine à portique sur pied avec 2 tables en aluminium

Gsdpfev S Ut Dox Adaeuh
Données de l'essieu :
Axe : Taille / Course / Vitesse
Axe X : 2 750 mm / 40 m/min.
Axe Y/V : 2 400 mm / 40 m/min.
Axe Z : 700 mm / 15 m/min.
Axe de rotation : 540° / 10 000°/min.
Axe de pivotement : 200° / 10 000°/min.

Connexion de la machine :
Tension : 400 V
Écart de tension : max. +/- 5%

Température de fonctionnement : 10 - 35°
Pression d'air : 6 bars

Zones de travail / dimensions du cube de pièce :
Axe X : 2 x 1 000 mm (couplé 2 150 mm)
Axe Y : 1 000 mm
Axe Z : 400 mm
Les informations sont basées sur une hauteur de montage de 170 mm / longueur d'outil de 60 mm.

1 Équipement
1.1 Version tableau
2 pièces de tables de surface en aluminium avec douilles filetées pour la fixation, dimensions 1 000 x 1 000 mm chacune.
Les tables peuvent être couplées pour usiner des composants de grande taille.
Les deux plateaux de table sont en outre équipés de douilles filetées et de douilles de centrage (ou goupilles) pour accueillir le dispositif de fraisage du client, comme spécifié.

1.2 Alimentation en vide
Machine équipée d'un système de vide.
1 pompe à vide

1.3 Système de serrage
1 pièce circuit de serrage sous vide avec unité de distribution de vide et manomètre et pressostat. Accouplements enfichables fixés à la table de la machine.

1.4 Unité de fraisage :
1 pièce Broche de fraisage DFM 83/90, ER16 / M22 x 1,5
2,5 kW / 27 000 tr/min
Unité universelle pour fraisage 5 axes avec tête à 90°, porte-outil ER16 / M22 x 1,5
1 000 à 27 000 tr/min (vitesse variable en continu), refroidi par air.
Axe A 540° (axe de rotation +/- 270°)
Axe B 200° (axe pivotant +/- 100°)

1,5 transmissions d'essieu
Vis à billes dans l'axe X/Y et l'axe Z ; Axes A/B avec entraînements à arbre creux.

1.6 Sécurité au travail
1 porte coulissante par table, ouverture automatique.

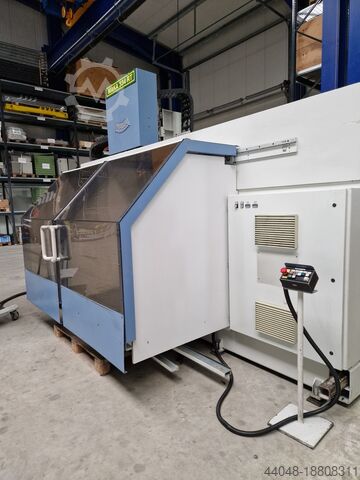

Cabine de protection incluse.

1.7 Contrôle

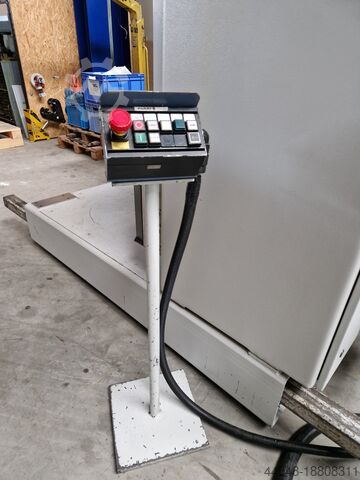

1 pièce commande de machine BWO 900 avec, 1 pc. unité de commande BWO 900C, montée sur un panneau de commande mobile.

1.8 Tension secteur
La machine est équipée pour la tension secteur suivante :
Tension : 400 V (max. +/- 5%)
Puissance installée : environ 9 kW
Fréquence : 50 Hz
L'utilisation de dispositifs à courant résiduel dans la ligne d'alimentation de la machine n'est pas autorisée.

1.9 Spécification du pays
Documentation technique des machines en allemand.
Composé de :
- Mode d'emploi de la machine
- Mode d'emploi pour la commande
- Schémas de circuits électriques et pneumatiques
- Langue de contrôle en allemand.

L'annonce a été traduite automatiquement et des erreurs de traduction peuvent apparaître.
