Rectifieuse de profils VOLPATO type LS - 1N1RF1A

Volpato LS-Serie

Spécifications techniques :

- Fabricant : VOLPATO Italie
Chedpfxewpwu Rs Ad Rjc
- Type : LS 1N1RF1A
- Année de fabrication : 2017
- Vitesse d’avance variable de 0 à 25 m/min
- Dimensions : 4 400 x 1 400 x 1 900 mm
- Poids net : 1 100 kg

1. Unité :

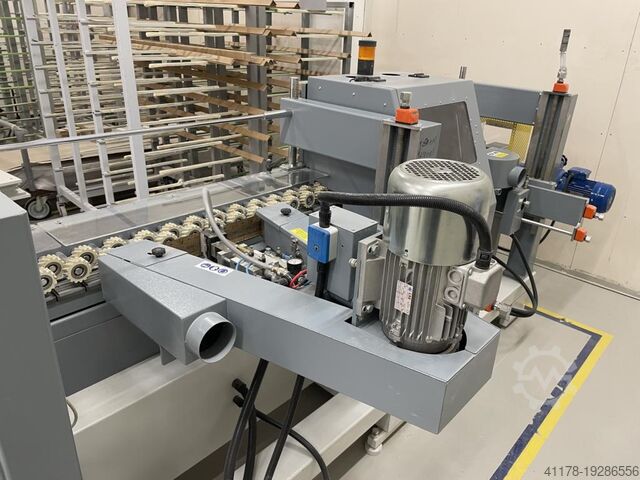

Unité de ponçage à bande
- Moteur à deux vitesses
- Vitesse de la bande : 7-14 m/s
- Tension pneumatique de la bande abrasive.
- Descente et remontée temporisées du patin de ponçage.
- Système de ventilation pour le nettoyage et le refroidissement de la bande abrasive, relié au patin de ponçage.
- Rotation de la bande abrasive : 135°
- Diamètre de la buse d’aspiration : 100 mm
- Dimensions de la bande abrasive : 80 x 2 450 mm.
- Consommation d'air comprimé (par unité de bande abrasive) :
- Consommation en fonctionnement : 2,5 m³/heure à 5 atm
- Consommation du ventilateur : 28 m³/heure à 5 atm
- Débit d'air extrait : 900 m³/heure
- Vitesse d'air extrait : 30 m/s

2e unité :

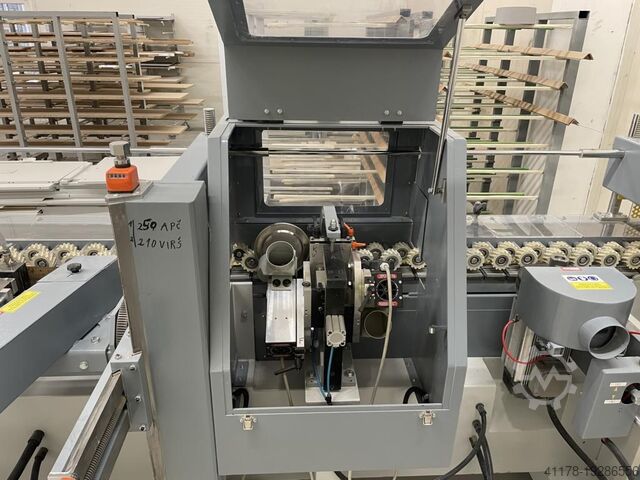

Unité de fraisage double
- L'unité est composée de deux moteurs de 1,1 kW.

Le premier convertit l'angle d'inclinaison de 0° à -45°,

le second de 0° à +45°, chacun équipé de rouleaux de copie

sur les axes X et Y. Le second est relié à la machine.
- Diamètre de l'arbre moteur : 20 mm.
- Diamètre extérieur de l'outil : 70 mm.
- Nombre de dents de l'outil : 4
- Vitesse de rotation de l'outil : 12 000 tr/min
- 2 buses d'aspiration de 80 mm chacune.
- Avec extraction pneumatique de l'outil.

3e unité :

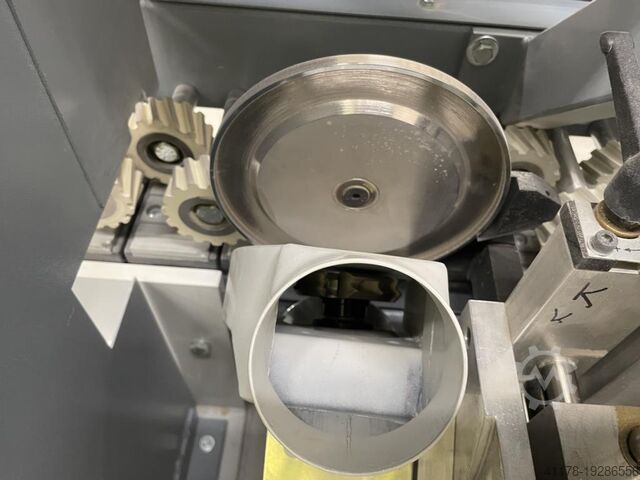

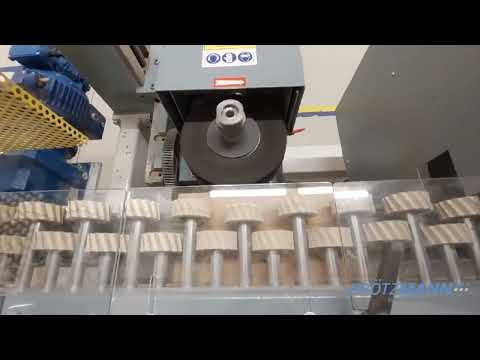

Unité de meule
- Moteur mono-étagé 1,5 kW
- Rotation de l'unité : 180°
- Diamètre max. de la meule : Ø 220 mm
- Largeur max. de la meule : 90 mm
- Diamètre de l'arbre de la meule : Ø 30 mm
- Diamètre de la buse d'aspiration : 100 mm
- Débit d'air extrait : 900 m³/h
- Vitesse d'extraction : 30 m/s
- Consommation d'air comprimé (par unité de meule) :
- Consommation en fonctionnement : 2,3 m³/h
- Consommation du ventilateur : 20 m³/h
