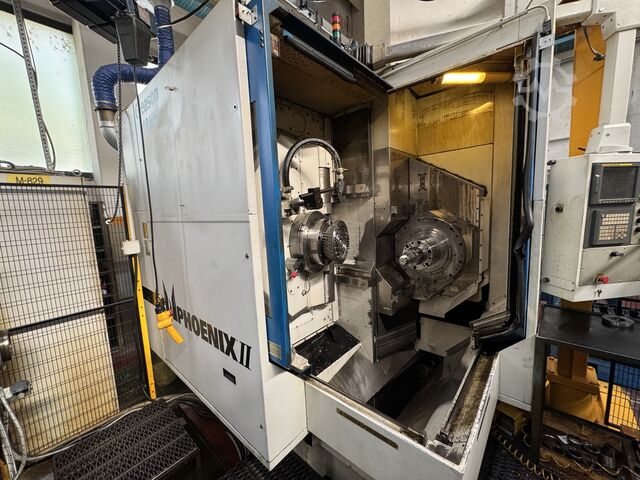

État: très bon (occasion), Année de construction: 2006, heures de fonctionnement: 53 244 h, Fonctionnalité: entièrement fonctionnel, Données techniques – Gleason Phoenix II 600HC (machine CNC d'usinage d'engrenages hypoïdes) Aire de travail Diamètre maximal de la pièce : Ø 600 mm Profondeur maximale de denture : 24,6 mm Largeur maximale de couronne : 110 mm Nombre de dents : 1–300 Taille de la tête de coupe fraisage plan (FM) : diamètre 18" Taille de la tête de coupe fraisage par génération (FH) : rayon 210 mm Vitesse max. de la broche outil : 600 min⁻¹ Broche de travail Diamètre du cône avant : Ø 203 mm Diamètre de l’alésage conique : Ø 181 mm Profondeur de perçage : 884 mm Vitesse max. de la broche de travail : 600 min⁻¹ Dimensions et poids Encombrement L × l × H : 4,4 × 3,5 × 3,5 m (incl. périphériques) Poids de la machine : 26 000 kg Itodpjxwzu Iofx Ahwjp Données de raccordement Puissance totale raccordée : 139 kVA Fusible principal : 200 A Tension d’exploitation : 400 V Fréquence du réseau : 50 Hz Tension de commande : 24 V DC

État: très bon (occasion), Année de construction: 2011, heures de fonctionnement: 49 000 h, Fonctionnalité: entièrement fonctionnel, KLINGELNBERG OERLIKON G 27 – Rectifieuse pour engrenages coniques Fabricant : KLINGELNBERG AG Marque : KLINGELNBERG OERLIKON Série / Modèle : G 27 Année de fabrication : 2012 Type : Rectifieuse pour engrenages coniques État : Excellent – toutes les tolérances dans les spécifications du fabricant Localisation : Bavière, Allemagne Aéroport le plus proche : Munich Domaines d’application - Engrenages coniques spiraloïdes et hypoïdes - Réducteurs planétaires - Boîtes de vitesses pour voitures particulières et véhicules utilitaires - Transmissions agricoles et pour chariots élévateurs - Réducteurs spéciaux - Réducteurs d’hélicoptère ... et de nombreuses autres applications de précision Itedpfsxuwmnox Ahwsp Caractéristiques techniques - Diamètre d’engrenage max. : 300 mm - Module max. : 8 - Module min. : 0,7 - Commande CNC : Siemens Sinumerik 840D Solution Line - Logiciel : KIMoS5 (Klingelnberg Integrated Manufacturing of Spiral Bevel Gears) - Angle conique min./max. : −90° / +90° - Alésage de la broche pièce : 127 mm - Diamètre de la meule : 50 – 230 mm - Vitesse de rotation de la broche de meulage (variable) : jusqu’à 7 500 tr/min - Vitesse de rotation de la broche pièce : jusqu’à 700 tr/min - Puissance raccordée : 146 kW - Poids de la machine : env. 21 t - Dimensions de la machine (L × l × h) : env. 9,5 × 3,6 × 3,1 m - Palpeur de mesure intégré sur la tête de meulage - Refroidissement externe de la broche de meulage - Système d’aspiration des brouillards d’huile ELBARON (intégré) - Système de filtration du liquide de refroidissement HOFFMANN

État: très bon (occasion), Année de construction: 2004, heures de fonctionnement: 74 322 h, Fonctionnalité: entièrement fonctionnel, Modèle Klingelnberg C 27 – Fraiseuse CNC pour engrenages coniques Diamètre maximal de la pièce : 270 mm Module normal 1 – 4 mm (en continu) / 1 – 6 mm (en mode pièce unique) Largeur maximale de denture env. 55 mm Angle d’hélice 0 – 60° Nombre de dents 6 – 180 Rapport de transmission maximal 1 : 10 Rapport de transmission minimal 1 : 1 Rayon de la tête de couteau 39 – 105 mm (3" – 7,5") Nombre de groupes de lames (Oerlikon) 5 – 19 A-axe (broche de tête de fraise) Diamètre d’admission Gleason No. 14 – 1:24 Ø 58,34 mm Adaptateur cône court Oerlikon 1:4 Ø 130 mm Vitesse de la broche 1000 tr/min B-axe (broche de la pièce) Diamètre d’admission cône externe Oerlikon 1:4 Ø 140 mm Cône interne No. 39 – 1:16 Ø 99,21 mm Passage de broche pour pièce 90 mm Vitesse de broche de la pièce 1000 tr/min C-axe Plage de pivotement ± 90° Axe X (axe de profondeur d’usinage) Course 350 mm Isdjxur U Topfx Ahwotp Vitesse maximale 10 m/min Axe Y (axe de positionnement pièce) Course 665 mm Vitesse maximale 10 m/min Axe Z (axe de positionnement outil) Course ± 120 mm Vitesse maximale 10 m/min Équipements de la machine Commande CNC Siemens 840D ou Fanuc 160iT3 Équipe électrique standard Oerlikon 3 x 400 V 50 Hz, commande 24 V DC Éclairage de la zone de travail Refroidisseur d’armoire électrique Panneau de commande pivotant Système hydraulique Lubrification par impulsion Serrage automatique de la pièce avec tige de traction réglable Contrôle du déplacement du serrage Pédale pour serrage pièce Jeu d’outils standard Données électriques Puissance totale connectée 40 kVA Tension 3 x 400 V ±10 % Fréquence 50 Hz ±1 % Protection 80 A temporisée Coupure de tension max. 3 ms Chute de tension max. 20 % pendant 20 ms Surtension max. 200 % de la tension nominale pendant 1,5 ms Taux d’harmoniques max. 10 % Symétrie du réseau max. 2 % de différence de tension entre deux phases Tension de commande 24 V DC Alimentation en air comprimé Pression min. 7 bar – max. 10 bar Consommation 100 l/min Point de rosée max. 10 °C Plage de température 10 °C – 40 °C Taille maximale des particules 40 µm Axes unité d’ébavurage et de fraisage Q Axe de fraisage V1 Axe d’avance d’ébavurage U Axe de positionnement d’ébavurage

État: usagé, Année de construction: 1973, numéro de machine/véhicule: 24109, Équipé de : Diviseur de stock Serrage hydraulique de la pièce Convoyeur à copeaux Boulon de fixation de la fraise Disque d’indexation Engrenages de rechange Système hydraulique Système de refroidissement Caractéristiques techniques : Distance minimale entre cones extérieurs : 2,75” Distance maximale entre cones : 10” Diamètre de pas d’engrenage maximal : 20” Diamètres de fraises utilisés : 9 à 18” Angle de pied : 55 à 80° Largeur de la face : 3” Nombre de dents : 20 à 75 Diamètre du trou conique (extrémité large) : 3-27/64” Conicité par pied : 0,50” Profondeur du cône : 0,625” Vitesses de coupe : 6,8 à 16,5 tr/min Avances (secondes/dent) : 3 à 9 Moteur principal : 5 CV, 900 tr/min Itjdpexdfa Usfx Ahwsp Moteur hydraulique : 7,5 CV, 1800 tr/min Encombrement au sol approx. : 118” x 86,5” Hauteur totale : 70” Poids net approx. : 16 000 lbs Poids pour expédition (emballé export) : 17 000 lbs

État: usagé, Année de construction: 1977, numéro de machine/véhicule: 19909, Équipé de : Plateau diviseur Came de Genève Corps de fraise Serrage hydraulique de la pièce Pompe et réservoir de liquide de refroidissement Convoyeur à copeaux Autres corps de fraises, plateaux diviseurs et cames de Genève disponibles Caractéristiques techniques : Distance minimale du cône extérieur : 2,75" (70 mm) Distance maximale du cône : 10" (254 mm) Diamètre de pas d'engrenage maximal : 20" (508 mm) Diamètres d’outils utilisés : 9 à 18" (229 à 457 mm) Angle de racine : 55 – 80° Largeur de face : 3" (76 mm) Nombre de dents : 20 à 75 Diamètre du trou conique côté large : 3-27/64" (87 mm) Itsdpfx Ajxdfazshwjp Cône par pied : 0,50" Profondeur du cône : 0,625" Vitesses de la fraise : 15,6 à 87,7 tr/min Avances (secondes/dent) : 5 à 34,3 Moteur principal : 10 ch, 1800 tr/min Moteur hydraulique : 7,5 ch, 1800 tr/min Encombrement au sol requis : 118" x 86,5" (300 x 220 cm) Hauteur totale : 70" (178 cm) Poids net approximatif : 18 820 lbs (8 540 kg) Poids expédié emballé pour exportation : 20 500 lbs (9 300 kg)

État: usagé, Année de construction: 1996, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 25734, Équipé de : - Commande Fanuc 150MB - Broche de travail à serrage hydraulique - Broche de travail à grand alésage, cône #80 - Diviseur de barre - Mouvement hélicoïdal - Rouleau modifié - Groupe refroidisseur-filtration Hansen - Réservoir et pompes de lubrifiant réfrigérant - Convoyeur à copeaux - Bac à copeaux - Extracteur de brouillard Reven - Système hydraulique - Transformateur - Boulon de fraise - Éclairage de travail - Poste opérateur - Outillage à main Itsdpfexaqa Sox Ahwjp - Documentation Caractéristiques techniques : - Rapport extrême : surfaçage par fraisage : 10:1, taille par génération : 10:1 - Profondeur maxi sur toute la denture : surfaçage par fraisage : 31,75 mm (1,25''), taille par génération : 23,50 mm (0,93'') - Largeur de face maxi : surfaçage : 152,00 mm (6,00''), taille : 76,20 mm (3,00'') - Nombre de dents réalisables : 1 à 300 inclus - Diamètre de flanc maximum : 1000 mm (39,37'') - Diamètre maximum outil de coupe : surfaçage par fraisage : Ø 18'' - Rayon maximum outil de coupe : taille par génération : 350 mm - Plage d’angle du pied (axe B) : surfaçage : 5° à 90° – taille : 5° à 90° - Distance centre de la machine à la face de la broche de travail : 229 mm (fixe) (9,00'') - Vitesse broche de travail A : 0 à 67 tr/min, 0 à 333 tr/min - B – Socle pivotant : 0 à 30°/s, N/A - C – Outil de coupe : 0 à 500 tr/min, identique - X – Déplacement horizontal : ±305 mm (±12'') - Y – Déplacement vertical : ±305 mm (±12'') - Z – Base coulissante : -25/+700 mm (-1/+28'') - Angle du pied (axe B) : -5°/+90° - Diamètre du cône : 203 mm (8'') (#80) à 152 mm (6'') (#60) - Cône par pied : 19 mm (3/4''), identique - Profondeur face cône : 152,40 mm (6'') - Profondeur alésage : 678 mm (26,7'') - Diamètre alésage cône : 140 mm (5,5'') - Diamètre de passage à travers la broche : 180,98 mm (7,125'') DIMENSIONS MACHINE : - Longueur x largeur : 5920 mm x 5310 mm (233'' x 209'') - Hauteur : 3280 mm (129'') - Poids : 29 484 kg (65 000 livres)

État: prêt à l'emploi (d'occasion), Année de construction: 2011, Fonctionnalité: entièrement fonctionnel, Fraiseuse CNC pour engrenages coniques à denture en arc Gleason No 631 Année de fabrication : 2011 Commande : SIEMENS 840d La machine a été entièrement révisée en 2011. Une nouvelle commande et de nouveaux entraînements ont été installés. Itodjw Tfb Sopfx Ahwjp

État: prêt à l'emploi (d'occasion), Caractéristiques Fabricant MODUL Modèle ZFTKK 500/2 W État d'usage Numéro de stock DCN1696 Inclinaison de la broche de taillage 0....8 degrés Vitesse de rotation de la broche de la fraise-mère étagée 45-224 tr/min Itjdjv Rpq Ispfx Ahwsp Diamètre maximal réalisable 540 mm Module maximum 16 Bande dentée maximale 78 mm Gamma n° dents 6....100 Poids de la machine 12000 kg Description Complet avec : Machine d'ébauche et de finition avec tête porte-fraise engrenages de division calibre manuels d'instructions et schémas de câblage

État: prêt à l'emploi (d'occasion), Année de construction: 1998, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 291127, diamètre de la roue: 275 mm, largeur de roue: 55 mm, fabricant de contrôleurs: Siemens, modèle de contrôleur: 840 C, Procédé de surfaçage de pièces individuelles - procédé continu : - La pièce et l'outil (généralement Spiron) tournent simultanément, toutes les dents sont produites simultanément en une seule opération. - La tête de couteau comporte plusieurs groupes de couteaux (non disposés en cercle) - Dent à hauteur parallèle - Surface de pointe de dent conique Procédure en une seule partie : - La pièce est stationnaire et l'outil (généralement Arcon) tourne et coupe une dent en plongeant l'outil.  - Une fois qu'une dent a été coupée, l'outil sort à nouveau de la dent, la pièce se divise d'une largeur de dent et la dent suivante est coupée jusqu'à ce que toutes les dents soient terminées. - La tête de couteau a tous les couteaux disposés sur un chemin circulaire. - Hauteur de dent conique - Surface de pointe de dent parallèle Le C28 peut faire les deux, roue + pignon. Pour le processus de pièce unique, un C28 doit être « préparé » - c'est-à-dire un système de mesure directe + un axe de pièce à frein à engrenages + un fichier de licence pour les processus de fabrication de pièces uniques. DÉTAILS TECHNIQUES Contrôle : Siemens 840 C Diamètre de la roue : max. 275 mm Itodpfx Aov I Ud Iohwop Largeur de roue : 55 mm Module : 1.5 - 6.5 Angle de spirale : 0-60° Nombre de dents : 6-120 mm Rapport de démultiplication : 1:10 - 1:1 Rayon de la tête de coupe : 62 - 110 mm Numéros de groupe de couteaux : 5-19 (Oerlikon) Course X / Y / Z : 500 / 885 / ±185 mm Vitesse du moteur par essieu : 2400 tr/min Rapport de démultiplication X / Y / Z : 3:1 Pas de broche par axe : 10 mm Plage de mouvement axe E/V : -5° à 95° / ±7,5° Vitesse du moteur axe E/V : 400/900 tr/min Course axe E/V : 1800 / 1098 °/min Rapport axe E/V : 80:1 / 1:1 Diamètre de montage axe A/B : 130 / 140 mm Vitesse de broche axe A/B : 667 / 345 tr/min vitesse de rotation admissible du moteur axe A/B : 10 000/4 500 tr/min Rapport axe A/B : 15:1 / 13:1  Plage de déplacement axe V1 : 85 - 225 mm Vitesse de déplacement de l'axe V1 : 6 m/min Vitesse du moteur axe V1 : 1800 tr/min Pas de broche axe V1 : 5 mm Course de l'axe U : 112 - 258 mm Vitesse de déplacement de l'axe U : 0,6 m/min Rapport de l'axe U : 4,3:1 Vitesse du moteur axe U : 3000 tr/min Pas de broche axe U : 5 mm DÉTAILS DE LA MACHINE Poids : 13 t Espace requis : 5,2 x 2,3 x 2,4 mm Valeurs de connexion : 3x 400V, 50 Hz, 90 A Poids de transport : 16,5 t

État: prêt à l'emploi (d'occasion), La fraiseuse à engrenages coniques Klingelnberg KNC 60 a été conçue comme une machine universelle pour l'usinage flexible d'engrenages et est utilisée par les fabricants de technologies d'engrenages et de transmissions pour le processus de fraisage d'engrenages coniques à dents hélicoïdales. Données techniques Klingelnberg KNC 60 CNC diamètre de la roue - max 650 mm Largeur de dent la plus grande 120 mm module 2,2-12 mm nombre de dents 5-120 décalage hypoïde +/- 100 mm Rayons de tête de coupe applicables 55, 100, 135, 170, 210 mm Poids de la machine Environ 16 000 kg Itodpfevyd Ndox Ahwop Dimensions (L x l x H) 5750 x 2800 x 2700 mm *L'image montre la machine dans son état actuel en tant que machine d'occasion et peut être proposée sur demande, partiellement modernisée, ou en tant que rétrofit entièrement modernisé avec une nouvelle commande CNC (SIEMENS ONE).

État: bon (utilisé), Diamètre de la roue - max. 1600 mm largeur de roue 250 mm module - max. 30 Module - min. 8 hauteur de dent 58 mm largeur de dent 250 mm Poids de la machine environ 42,3 t Encombrement environ 4,45 x 6,00 m - Espacement des cônes en mm. pour angle de spirale 30° minimum: 150 maximum: 800 - angle du cône, en degrés minimum: 5 maximum: 85 - angle de dent minimum: 0° maximum: 45° - Nombre de dents à couper minimum: 10 maximum: 150 La machine est complète, entièrement fonctionnelle et en bon état. Equipement / Accessoires : - jeu complet de vitesses de changement de vitesse - 4 têtes de couteau - diverses fraises - Manuel d'utilisation en anglais Itodpsu Dbucefx Ahwop

État: prêt à l'emploi (d'occasion), Année de construction: 1988, SARATOV 5C280P Générateur d'engrenages hélicoïdaux -2 machines Iedoum Ez Repfx Ahwetp Diamètre max. de l'engrenage 800 mm Module max. 16 Largeur maximale de la couronne 125 mm Nombre d'engrenages 5-150 Vitesse de rotation de la broche 20-125 tr/min Puissance du moteur principal 7,5 kW Dimensions globales LxLxLxH 3170x2180x2200 mm Poids 15 t

État: usagé, Année de construction: 1997, Diamètre des roues - max. 275 mm largeur des roues 150 mm Module - max. 6 Module - min. 1,5 Puissance totale requise 62 kW Poids de la machine env. 12 t Espace nécessaire env. 4,7x4,4x2,45 m DESCRIPTION Diamètre des roues - max. 275 mm Largeur des roues - 150 mm Module - max. 6 Module - min. 1.5 Diamètre de la pièce - max. 275 mm Largeur de dent max. 5.5 mm Angle de la spirale 0 - 60 °. Nombre de dents 5 - 120 Rapport de transmission min. 1:1 Rapport de transmission max. 1:10 Moteur d'entraînement de la fraise 20 kW Entraînement de la pièce à usiner 14.5 kW Puissance totale requise 62 kVA Poids de la machine env. 12 t Espace nécessaire env. 4,7 x 4,387 x 2,45 m Broche porte-outil (axe D) - Vitesse de rotation de la broche porte-pièce (en continu) 60 à 350 tr/min Axe de positionnement de l'outil (axe E) - Plage de pivotement de 0 à 360 - Vitesse de pivotement max. 19,5°/s Broche porte-pièce (axe B) - Diamètre de logement Cône extérieur (1:4) 140 mm - Version standard cône intérieur (1:20) 99,218 mm Itjdpfx Aeul Etdjhwjp - Vitesse de rotation de la broche porte-pièce max. 300 tr/min - Passage de la broche porte-pièce 90 mm Axe de positionnement de la pièce (axe Y) - Course de déplacement 870 mm - Vitesse de déplacement max. 4,5 m/min Axe rotatif de roulement (axe A) - Plage de pivotement 315°. - Vitesse de pivotement max. 40°/s Décalage de l'axe (axe Z) - Plage de déplacement max. +/- 50 mm - Vitesse de déplacement max. 0,657 m/min Axe de pivotement de la pièce (axe C) - Plage de pivotement de -8,5 à 98°. - Vitesse de pivotement max. 21,5°/s Axe de profondeur de fraisage (axe X) - Course de déplacement -25 à 640 mm - vitesse de déplacement max. 6 m/min Distance de la machine (axe V) - Course de déplacement 150 mm - Vitesse de déplacement max. 1,6 m/min

État: prêt à l'emploi (d'occasion), Générateur à engrenage conique droit SARATOV 5C276P Module max. 10 Diamètre max. de la roue dentée 500 mm Itsdpfeuc T Hxex Ahwop Distance maximale entre les cônes des roues dentées 250 mm Largeur max. de la couronne dentée 80 mm Angle minimal du cône de division (pas), degrés 5 Nombre de dents de la roue : 10 - 150 Distance entre la broche et le centre de la machine, mm - max. (angle de stock 5 degrés) 375 mm ; - min. (angle de stock 90 degrés) 75 mm Course 100 mm Coulisseau double course 48 - 400 spm Capacité du moteur 4 KW Dimensions de la machine 2885 x 2570 x 1995 mm Poids de la machine 8750 kg

État: bon (utilisé), Année de construction: 2002, Diamètre des roues - max. 275 mm largeur des roues 55 mm Module - max. 6 Iodpfstumrpjx Ahwstp Module - min. 1 Commande 840 C Siemens Puissance totale requise 100 kW Poids de la machine env. 16,7 t Espace nécessaire env. 5,2 x 2,3 x 2,4 m m

État: bon (utilisé), Année de construction: 2000, diamètre de l'engrenage: 449 mm, Équipé de : Commande CNC Fanuc 150MB Découpe à sec Enveloppe de coupe Système d'évacuation des copeaux Portes automatiques Système hydraulique Système de lubrification Iedpfx Ahoruakgswotp Lampe de travail Éclairage de la pile Spécifications : Rapport de vitesse le plus élevé : 10:01 Zone de travail (en continu) : Plus grande profondeur des dents : 15,24 mm Plus grande largeur de la face de la dent : 50,8 mm Axe de la zone de travail : Mouvement horizontal Axe X : -114 - 178 mm Mouvement vertical Axe Y : -178 - 190 mm Mouvement de la plaque de base du chariot Axe Z : -10.16 - 500 mm Plage de pivotement de la poupée porte-pièce Axe B : -3 - 90 degrés Distance maximale entre le centre de la machine et le côté de la broche : 165 mm Nombre de dents : 5-200 inclus Diamètre max. Dia. de l'engrenage typique à 35 degrés d'angle de spirale Utiliser Dia. max. Dia. 12" aux rapports suivants : Fraisage de face 1 x 1 - 13.5" - 342.9mm 2 x 1 - 16.0" - 406.4mm 5 x 1 - 17.7" - 450.0mm Taillage de face (fraise de 210 mm de diamètre) 1 x 1 - 10.560" - 268.22mm 2 x 1 - 10.286" - 275.00mm 5 x 1 - 11.810" - 300.00mm Diamètre de la tête de fraisage : Helixact: 100,125,169,200,250,320mm Procédure de consommation continue, Teichloroéthylène : 102 - 210 mm Broche pièce : Perçage de grands diamètres : 5 3/64" Gradient ascendant du cône sur 304,8 mm (1 pied) : 21/32" Profondeur du cône : 5.29". Diamètre de l'ensemble de la broche de perforation : 3.35" Vitesses : Axe B de la poupée porte-pièce Axe de traînée : 30 degrés Axe A de la broche de la pièce Nombre de tours : 0 83 min-1 Axe X horizontal : 80 mm/sec Axe Y vertical : 80 mm/s Axe Z Plaque de base du chariot : 80 mm/s Encombrement L x L x H (approximatif) : 4,75 x 3,40 x 2,54 m / 188" x 134" x 100" Poids de la machine (approximatif) : 10980 kg / 24,156#

État: bon (utilisé), diamètre de l'engrenage: 508 mm, hauteur totale: 1 780 mm, longueur totale: 2 990 mm, largeur totale: 2 200 mm, MODÈLE 610 GLEASON GEAR ROUGHER/FINISHER Équipé de : Maintien hydraulique Commande suspendue Convoyeur de copeaux Plaque d'indexation Came de Genève Changement d'engrenages Système hydraulique Système de refroidissement Ijdpfxortryke Ahwstp Manuels Spécifications : Diamètre maximum du pas de l'engrenage : 20" Diamètres des fraises : 9", 10.5", 12",14",16", 18" Profondeur totale : 1,250 Angle de racine : 60 à 80 degrés Largeur de la face : 3.0" Rapport extrême (minimum) : 2,25 à 1 Nombre de dents : 20 à 75 Diamètre du trou conique à la grande extrémité : 3-27/64". Vitesses de coupe (par minute) pour l'ébauche : 15,6' à 87,7'. Avances (secondes par dent) pour l'ébauche : 3 à 35 Vitesses de coupe (par minute) pour la finition : 6.8' à 20.5' Avances (secondes par dent) pour la finition : 3 à 9 Surface au sol : 118" x 86.5" x 70" H Poids : 17,500 lbs.

État: usagé, Année de construction: 1997, Diamètre des roues - max. 275 mm largeur des roues 150 mm Module - max. 6 Module - min. 1.5 Diamètre de la pièce - max. 275 mm Largeur de dent max. 5.5 mm Angle de la spirale 0 - 60 °. Nombre de dents 5 - 120 Rapport de transmission min. 1:1 Rapport de transmission max. 1:10 Moteur d'entraînement de la fraise 20 kW Entraînement de la pièce à usiner 14.5 kW Puissance totale requise 62 kVA Poids de la machine env. 12 t Espace nécessaire env. 4,7 x 4,387 x 2,45 m Ijdod Il R Aspfx Ahwjtp Broche porte-outil (axe D) - Vitesse de rotation de la broche porte-pièce (en continu) 60 à 350 tr/min Axe de positionnement de l'outil (axe E) - Plage de pivotement de 0 à 360 - Vitesse de pivotement max. 19,5°/s Broche porte-pièce (axe B) - Diamètre de logement Cône extérieur (1:4) 140 mm - Version standard cône intérieur (1:20) 99,218 mm - Vitesse de rotation de la broche porte-pièce max. 300 tr/min - Passage de la broche porte-pièce 90 mm Axe de positionnement de la pièce (axe Y) - Course de déplacement 870 mm - Vitesse de déplacement max. 4,5 m/min Axe rotatif de roulement (axe A) - Plage de pivotement 315°. - Vitesse de pivotement max. 40°/s Décalage de l'axe (axe Z) - Plage de déplacement max. +/- 50 mm - Vitesse de déplacement max. 0,657 m/min Axe de pivotement de la pièce (axe C) - Plage de pivotement de -8,5 à 98°. - Vitesse de pivotement max. 21,5°/s Axe de profondeur de fraisage (axe X) - Course de déplacement -25 à 640 mm - vitesse de déplacement max. 6 m/min Distance de la machine (axe V) - Course de déplacement 150 mm - Vitesse de déplacement max. 1,6 m/min - 13 fraises incluses -
