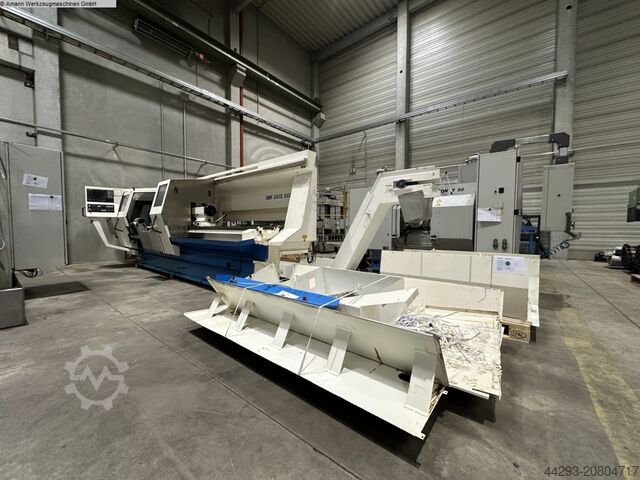

Tour CNC à cycles

Böhringer DUS 560 TI

État: bon (utilisé), Année de construction: 1999, Fonctionnalité: entièrement fonctionnel, Machine 2014 repeinte en blanc (disposition SIEMENS ENERGY) Données techniques Zone de travail Diamètre de rotation max. au-dessus du banc : 570 mm Diamètre de rotation max. au-dessus du support : 365 mm Longueur de tournage max. : 1500 mm Hauteur de pointe au-dessus du banc plat : 280 mm Poids maxi. de la pièce : 400 / 1000 kg Longueur maxi. de serrage de la pièce : 1300 mm Broche de travail Nez de broche selon DIN 55027, taille 8, cône intérieur 70 Alésage de broche : Ø 62 mm Diamètre de broche dans le palier avant : 100 mm Passage de broche (profondeur) : 200 mm Mandrin max. : Ø 315 mm Plage de vitesse de rotation : 3–2500 tr/min Diamètre max. plateau : Ø 560 mm Vitesse max. plateau : 700 tr/min Couple maxi. : 1800 Nm Chariot – Courses Course longitudinale (axe Z) : 1160 mm Course transversale (axe X) : 345 mm Système d’outil Parat-3 Section de burin DIN 770 (h × b) : 32 × 25 Contre-pointe Réglage manuel de la contre-pointe Cône de la contrepointe : MK5 Diamètre de la douille : 80 mm Course de la douille : 190 mm Accessoires / équipements spéciaux Commande : SINUMERIK 810 D Processeur 32 bits, commande numérique ManualTurn avec assistance par cycles Isdsx Ahx Dopfx Ad Ijik Écran couleur LCD 10,4’’ Manuel d’utilisation 094.0003.1330-00 Mandrin 3 mors Ø 315 mm Plateau Ø 350 mm (jusqu’à Ø 560 mm pour les plateaux fins) Tournage de rayon Chariot : tourelle taille 3, Parat à 4 stations, pivotante manuellement 4 × 90° Convoyeur de copeaux Bürener Maschinenfabrik Particulièrement adaptée à : Voir gamme de fabrication Tour à commande par cycles DUS560TI (APL 11301) Livré avec un mandrin combiné 4 mors Wescott avec jeu de mors monté Porte-outil (Tripan) monté sans outils ni porte-outils Lynette fixe Convoyeur de copeaux avec réservoir d’émulsion et pompe intégrée La machine est en service Actuellement, aucun défaut ou restriction notable d’utilisation connu Manuel d’instructions disponible Un rapport d’inspection (assessment interne 2017) et la fiche machine sont joints

État: usagé, Année de construction: 2002, Diamètre de tournage : 570 mm Longueur de tournage : 3000 mm Commande : SIN 810 D Diamètre de tournage au-dessus du support : 345 mm Nez de broche selon DIN 55027 - taille 8 Alésage de broche : 62 mm Prise de la pointe de contre-poupée : CM 5 Vitesses de broche : 3 - 2 500 tr/min Puissance totale requise : 35 kW Poids de la machine env. 7,5 t Encombrement env. 7,50 x 2,10 x 2,00 m Iiedpfxsx I Sdqe Ad Iek Version ManualTurn : V05.03.09 Tourelle SAUTER 4 positions avec diverses cassettes Mandrin à 3 mors à tiges SCHUNK ROTA-S plus 2.0 Ø315-92 Contre-pointe Boîte de perçage alésage 100 mm Lunette fixe Ø315 mm Convoyeur à copeaux bmf Bürener (neuf en 2025) avec pompe de liquide de refroidissement Éclairage machine

État: usagé, Année de construction: 2000, Hauteur de pointes : 280 mm Distance entre pointes : 1200 mm Diamètre de tournage au-dessus du banc : 570 mm Diamètre de tournage au-dessus du chariot : 365 mm Longueur de tournage : 1000 mm Nez de broche DIN 55027, taille 8 Commande : Sinumerik 810 D SIEMENS Largeur du banc : 360 mm Alésage de broche : 62 mm Plage de vitesses : 3 - 2500 tr/min Avance : 5000 mm/min Avance rapide longitudinal/plane : 10 m/min Mandrin 3 mors, diamètre : 250 mm Porte-outil à changement rapide SANDVIK Coromant Capto Iodpfsx E Dn Ajx Ad Isik Puissance moteur broche principale : 25 kW Cône de fixation de la contre-pointe : MK 5 Diamètre de la douille : 100 mm Course de la douille : 190 mm Tension d'alimentation : 400 V Poids de la machine env. 5,0 t Encombrement env. 3,55 x 2,20 x 1,95 m - N° de série : 2022-3742-03 - Commande : SIEMENS Sinumerik 810 D - Avance rapide - Dispositif de refroidissement - Éclairage de machine

Année de construction: 2001, heures de fonctionnement: 26 400 h, État: prêt à l'emploi (d'occasion), Unité de contrôle Marque SIEMENS Modèle 810 D powerline Équipements supplémentaires Pas de filetage : Filetages métriques (longitudinaux, plats et coniques) mm 0,1-400 Isdex D E Dgspfx Ad Ijik Ce tour horizontal BOEHRINGER VDF DUS 560 ti a été fabriqué en 2001. Robuste, il est idéal pour la formation. Si vous recherchez des performances de tournage de haute qualité, pensez à la machine BOEHRINGER VDF DUS 560 ti que nous proposons à la vente. Contactez-nous pour plus d'informations. Types d'applications Tournage

État: bon (utilisé), Année de construction: 1999, diamètre de tournage au-dessus du chariot transversal: 365 mm, alésage de broche: 62 mm, longueur de tournage: 2 000 mm, diamètre de tournage: 570 mm, Diamètre de tournage sur banc : 570 mm Iodpjxxh N Ujfx Ad Ijik Diamètre de tournage sur chariot : 365 mm Longueur de tournage : 2000 mm Alésage de broche : 62 mm Puissance de la broche : 25 kW Poupée mobile : Ø100 mm Course de la poupée mobile : 190 mm Nez de broche : CM4 Poids de la pièce : 2500 kg Vitesse de rotation : 2500 tr/min Avance axe X : 5000 mm/min. Avance axe Z : 10000 mm/min. Longueur : 5200 mm Largeur : 2200 mm Hauteur : 2100 mm Poids : 5200 kg Veuillez noter : Les informations sur cette page ont été recueillies à notre connaissance la plus précise et, dans la mesure du possible, fournies par le fabricant. Les informations sont données de bonne foi, mais leur exactitude ne peut être garantie. Elles ne constituent donc ni une représentation ni des conditions contractuelles. Nous vous recommandons de vérifier tous les détails importants.

État: prêt à l'emploi (d'occasion), Année de construction: 2005, diamètre de tournage au-dessus du chariot transversal: 570 mm, longueur de tournage: 2 000 mm, alésage de broche: 62 mm, vitesse de broche (max.): 2 500 tr/min, vitesse de broche (min.): 3 tr/min, poids de la pièce (max.): 2 000 kg, Équipement: vitesse de rotation à variation continue, Les VDF 560 DUS sont les tours à apprentissage les plus populaires de VDF Boehringer en ce qui concerne le diamètre de tournage. Avec une taille de mandrin standard de 315 mm ou plus, ces machines offrent une efficacité d'usinage optimale pour la fabrication de pièces uniques et de petites séries. Cette machine est actuellement exposée dans notre showroom, une visite sur place est possible ! Inclus dans la livraison. Comprend une commode à tiroirs avec divers outils et porte-outils Multifix. Spécifications Iisdpfx Adowv S Rte Iok Fabricant : VDF Boehringer Modèle : DUS 560 TI Année : 2005 État : D'occasion Numéro de stock : 00164 Diamètre de tournage maximal : 570 mm Longueur de tournage maximale : 3 000 mm Passage : 62 mm Vitesse (min-max) : 3 - 2 500 tr/min Puissance de broche : 19 kW Nez de broche : DIN 55 027 Gr. 8 Tourelle porte-outils : Multifix Positions de tourelle : 2 Contre-pointe : CM5 Marque/type de commande : Heidenhain Manual Plus 4110

État: prêt à l'emploi (d'occasion), Année de construction: 1999, Fonctionnalité: entièrement fonctionnel, alésage de broche: 62 mm, longueur de tournage: 2 340 mm, diamètre de tournage: 570 mm, vitesse de broche (max.): 2 500 tr/min, modèle de contrôleur: SIEMENS SIN 810 D, DÉTAILS TECHNIQUES Diamètre de tournage : 570 mm Longueur de tournage : 2 340 mm Diamètre de tournage au-dessus du support : 345 mm Nez de broche selon DIN 55027 : taille 8 Alésage de broche : 62 mm Emmanchement contre-pointe : CM 5 Vitesses de broche : 3 - 2 500 tr/min Iodsxf Dk Uopfx Ad Ioik DÉTAILS DE LA MACHINE Commande : SIN 810 D Besoin total en puissance : 35 kW Dimensions & Poids Dimensions : env. 4,85 x 2,10 x 2,00 m Poids de la machine : env. 5,60 t ÉQUIPEMENT bâti de machine allongé lunette bac à copeaux système de refroidissement mandrin 4 mors
