Centre d’usinage 5 axes DECKEL MAHO

Deckel Maho DMU 50 eVo Linear

État: comme neuf (occasion), Année de construction: 2010, heures de fonctionnement: 32 498 h, course de déplacement axe X: 500 mm, course de l’axe Y: 450 mm, course de déplacement axe Z: 400 mm, puissance nominale (apparente): 35 kVA, fabricant de contrôleurs: Heidenhain iTNC 530, largeur de la pièce (max.): 500 mm, diamètre de la pièce (max.): 630 mm, poids de la pièce (max.): 200 kg, hauteur totale: 2 590 mm, longueur totale: 4 780 mm, largeur totale: 4 410 mm, poids total: 5 900 kg, vitesse de broche (min.): 18 000 tr/min, puissance du moteur de broche: 35 000 W, Année de fabrication: 2010 Commande numérique: Heidenhain iTNC 530 Axes Course axe X mm : 500 Course axe Y mm : 450 Course axe Z mm : 400 Indexation axe C : 360º (0,001) Indexation axe B : 0º/108º (0,001) Vitesses d’avance m/min : 80/50/50 Table de fraisage/tournage nc : Nombre de palettess : 1 Dimensions des palettes mm : Ø500x380 Taille max. de la pièce à usiner (D x H) mm : Ø630x500 Poids max. de la pièce kg : 200 Broche Rotation max. de la broche Tours/min : 18000 Puissance d’entraînement de la broche kW : 35/25 (40%ED/cont) Couple de la broch Nm : 130/87 Arrosage Arrosage par le centre de la broche bar : 40 Système d’outillage Attachement : HSK-A63 Nombre d’outils en magasin : 30 Avec emplacements voisins libres mm : 130 Gsdpfx Aoyi Dniobdjin Avec emplacements voisins occupés mm : 80 Longueur max. d’outil mm : 300 Temps copeau à copeau s : 5 Équipement Convoyeur à copeaux Sonde infrarouge Jet d'air à travers le centre de la broche sélectionnable via la fonction M Mesure d'outil laser pour mesurer la longueur et le diamètre de l'outil Buses de liquide de refroidissement programmables Écrémeur d'huile Prêt pour le refroidissement interne (40/80 bar) RENISHAW Sonde de mesure Temps de fonctionnement de la machine : Heures sous tension : 54257 Heures de travail de la broche : 32498 Puissance totale nécessair kVA: 48 Machine basque : Dimensions/Poids Longueur mm : 4780 Largeur mm : 4410 Hauteur mm : 2590 Poids kg : 5900

État: usagé, Année de construction: 2010, CENTRE D’USINAGE D’OCCASION HERMLE MODÈLE C 40 UP Année de fabrication : 2010 Commande : HEIDENHAIN iTNC 530 Courses : X 850 mm, Y 700 mm, Z 500 mm Axes linéaires (X-Y-Z) Version Dynamic Broche de fraisage : 18 000 tr/min Cône de broche : HSK-A63 Magasin d’outils avec 38 positions Table rotative/inclinable CNC Ø 800 mm pour CHANGEMENT DE PALETTE Axe C avec moteur couple, axe A avec entraînement tandem Comprend : système de serrage palette, extensions hydraulique et pneumatique, lavage du bâtis, porte cabine à ouverture/fermeture automatique (Capacité : 1 400 kg) Dispositif de changement de palette PW 800 pour SRT 800 PW - 630 x 630 Capacité : 800 kg Gijdpfsxvq Iuox Abdon Poste de chargement/déchargement rotatif pour PW 800 Commande supplémentaire pour le fonctionnement du système de blocage PW 800 Arrosage centralisé interne haute pression 80 bars inclus : filtre à papier, installation de refroidissement standard, pressurisation des règles optiques, lavage du bâtis Convoyeur à copeaux Dispositif de nettoyage par soufflage Toit de cabine à ouverture/fermeture manuelle Vitrages de sécurité en polycarbonate Compensation thermique HEIDENHAIN Manivelle électronique Palpeur de mesure Renishaw (pré-équipement inclus) Système laser Blum Pistolet de nettoyage copeaux Lampe de signalisation 2 palettes 630x630 Bras articulé supplémentaire

État: prêt à l'emploi (d'occasion), Année de construction: 2005, heures de fonctionnement: 42 768 h, fabricant de contrôleurs: HEIDENHAIN, vitesse de broche (max.): 18 000 tr/min, nombre d'axes: 5, Cette DMG DECKEL MAHO DMU 50 eVo linear 5 axes a été fabriquée en 2005. Elle est équipée d'une commande HEIDENHAIN, d'un IKZ de 40 bars, d'un magasin de 60 outils et d'une vitesse de broche de 18 000 tr/min. La machine comprend des capacités d'automatisation entièrement réglables pour différents formats et positionnements de produits. Si vous recherchez des capacités de fraisage de haute qualité, pensez à la machine linéaire DMG DECKEL MAHO DMU 50 eVo que nous avons à vendre. Contactez-nous pour plus d'informations. • Magazine d'outils : 60 outils • Arrosage à travers la broche (IKZ) : 40 bars • Révision de la broche en 2024 • Révision des axes B et C en 2024 Equipement supplémentaire Giodox Rd Hpjpfx Abdjn • Automatisation (manipulation des produits), réglable librement pour le format et le positionnement des produits • Filtre à bande de papier • Détection de bris d'outil par laser Blum • Système d'extraction exclu Technical Specification Taper Size SK 40

Année de construction: 2007, État: prêt à l'emploi (d'occasion), Une fraiseuse CNC 5 axes Deckel Maho (DMG) est disponible. Courses X/Y/Z : 500 mm/420 mm/380 mm, emplacements outils : 30, vitesse de broche : 18 000 tr/min, poids maxi pièce : 200 kg, diamètre de la table : 650 mm, précision de positionnement : +/-0,015 mm, avance rapide : 24 m/min. Dimensions machine X/Y/Z : env. 2500 mm/3000 mm/2500 mm, poids : env. 5000 kg, commande : Heidenhain MillPlusIT, heures de fonctionnement : 52 590 h, heures broche : 22 009 h. L'encodeur rotatif de la machine connaît des défaillances sporadiques. Documentation disponible. Visite sur site possible. Gjdjx Dm D Uepfx Abdein

État: très bon (occasion), Année de construction: 2012, Fonctionnalité: entièrement fonctionnel, Contrôle MITSUBISHI MELDAS M70 Dimensions de la table 910 x 400 mm Max. charge de la table 960 kg Course X 760 mm Course en Y 445 mm Course Z 520 mm Vitesse de broche 12000 tr/min Enregistrement MAS BT40 Puissance d'entraînement 22 kW chargeur 22 voies Poids 4400 kg Gisdpfx Abjv H D E Ssdjn Dimensions 2200 x 2200 x 2700 mm Équipements, accessoires - Système de refroidissement - Convoyeur à copeaux - Manuels

État: très bon (occasion), Année de construction: 2006, Fonctionnalité: entièrement fonctionnel, Équipement: convoyeur à copeaux, documentation / manuel, Deckel Maho DMU 50 evo Linear avec commande TNC 530 de Heidenhain en parfait état Données techniques : >> Année de construction 2006 >> Fabricant Heidenhain, modèle iTNC 530 >> Trajets de voyage X500/Y450/Z400 >> Axe C 360 degrés >> Axe B 0 degrés à 161,955 degrés >> Porte-outil HSK A63 >> Vitesse de broche max. jusqu'à 18 000 tr/min >> Avance programmable en continu jusqu'à X, Y, Z 20000 mm/min Axe C-B programmable en continu jusqu'à la vitesse de déplacement rapide >> Avance rapide axe Y-Z 50 m/min Axe X 80 m/min (entraînement linéaire) Axe B 40 tr/min Axe C 50 tr/min >> Magasin d'outils : Double pince 60 positions de magasin Giodpfx Ajvyr Tdebden >> Surface de serrage de la table Ø 500 x 380 mm distance des rainures en T 63/14H7 >> Charge de la table 200 KG >> Dimensions et poids : environ Machine sans commande ni accessoires Profondeur 3,0 mètres Largeur 2,4 mètres Hauteur 2,6 mètres Poids environ 7000 kg >> Tension de service 400 V >> électrique manivelle Heidenhain HR 410 >> Connexion électrique 17 KVA >> Convoyeur à copeaux >> Refroidissement actif de la broche >> Extraction de brouillard >> IKZ 40 Bar >> Système de nettoyage du lubrifiant de refroidissement (système de filtre non tissé) >> pistolet pulvérisateur >> Visiteport >> Air d'étanchéité sur le système de mesure >> Préparation au chargement du robot >> Palpeur 3D Heidenhain TS640 >> Réglage rapide 3D >> Cinématique >> Laser Blum pour la mesure d'outils et le contrôle de casse Cpvnunmsoi >> Documentation complète Dn2F2R Les travaux suivants ont été réalisés : >> Broche principale reconditionnée >> Entretien complet : Tous les tuyaux de refroidissement et flexibles pneumatiques remplacés, nouveaux filtres, fluides et courroies remplacés. Grattoirs etc. Nettoyage complet. >> Mesuré géométriquement (protocole d'acceptation) À propos de la machine : Nous vous proposons un centre d'usinage linéaire Deckel Maho DMU 50 evo avec une commande de contournage 3D TNC 530 de Heidenhain. La machine est en très bon état. Sur le DMU, la broche principale a été révisée (broche de remplacement), entièrement révisée et un procès-verbal de réception a été établi. Profitez-en pour venir voir et essayer la machine sur place sous tension.

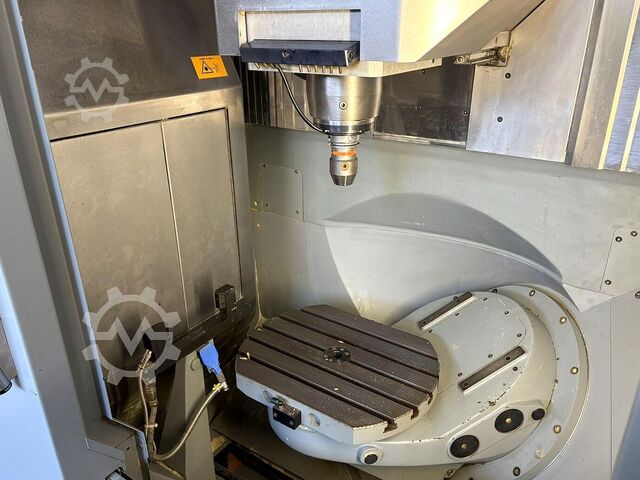

État: usagé, Année de construction: 2006, heures de fonctionnement: 37 654 h, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 10915548924, vitesse de broche (max.): 18 000 tr/min, Équipement: convoyeur à copeaux, documentation / manuel, vitesse de rotation à variation continue, Nous proposons ce centre d’usinage universel Deckel Maho DMU 50 eVo linear d’occasion, année 2006. Les guidages des axes X, Y et Z ainsi que les vis à billes ont été entièrement remplacés fin 2023. La machine est actuellement géométriquement comme neuve. Si vous avez des questions ou souhaitez plus d’informations, n’hésitez pas à nous envoyer un message ou à nous appeler. Gijdpfx Ajx Srp Uobdon

État: usagé, Année de construction: 2010, Course - x 630 mm Course - y 765 mm Course - z 600 mm Commande MAZATROL Matrix Vitesse de broche 18 000 tr/min Axe a +30 ~ -120 ° Axe c +/- 360 ° Diamètre max. d’usinage 730 x 500 mm Hauteur de travail max. 500 mm Nombre de positions dans le changeur d’outils 80 Attachement d’outil HSK 63T Centre d’usinage 5 axes simultanés | MAZAK - Variaxis 630-5X II T équipé de la fonction tournage (table rotative) La machine est en bon état et peut être inspectée sous tension à tout moment sur le site de l'usine. Nous partageons volontiers les vidéos de la machine sur site sur demande. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Gedpfsx Avtiex Abdoin #Tags: Variaxis6305XIIT | Variaxis 630 5X II T | Variaxis-630 5X II T

État: bon (utilisé), Année de construction: 2006, DONNÉES TECHNIQUES Entraînement principal Vitesse de rotation : Programmable en continu : 18`000 tr/min En mode de réglage : 20 - 800 tr/min Broche de travail : Cône à queue creuse : HSK-A63 Serrage d'outil : hydraulique Entraînement d'avance Moteur linéaire : axe X Servomoteurs AC : C, B, Y, Z Vitesse d'avance X, Y, Z : jusqu'à 20`000 mm/min Avance rapide Y, Z : 50 m/min X : 80 m/min B : 40 tr/min C : 50 tr/min Système de mesure de déplacement Résolution : C, B, X, Y, Z : 0,001 mm Tolérance de position : C, B, X, Y, Z : 0,010 mm Plage de travail Axe X : 500 mm Axe Y : 450 mm Axe Z : 400 mm Axe B : de 0° à 161,955 °. Axe C : n x 360 ° Changeur d'outils avec double pince Emplacements de magasin : 120 Nombre max. Diamètre d'outil sans emplacements libres : 80 Max. Diamètre d'outil avec emplacements libres : 130 Longueur max. Longueur d'outil à partir du nez de la broche : 300 mm Gijdpfx Absu Hkb Redjn Longueur max. Poids de l'outil : 6 kg Table ronde CN avec axe de pivotement Axe C : surface de serrage de l'axe rotatif (mm) : 500 x 380 mm Distance des rainures en T / taille : 63 / 14 H7 Trou de centrage : 30 H6 Max. Couple de rotation : 1491 Nm Vitesse de rotation max. Rotation du plateau : 50 t/mn Axe B : Pivotement max. Couple de pivotement : 1864 Nm Vitesse de pivotement : 40 tr/min Plage de pivotement : 0° - 161,955 °. Finesse de saisie et d'affichage : 0,001 °. Poids : 420 kg Charge maximale : 200 kg Poids : env. 6800 kg Poids d'installation : env. 7500 kg Dimensions : 4170 x 3133 x 2560 mm ÉTENDUE DE L'OFFRE U.A. : (liste non exhaustive) : Centre d'usinage CNC Deckel Maho DMU 50 Evo Heidenhain iTNC 530 Contrôle de bris d'outil Palpeur de mesure Blum Séparateur de brouillard d'huile Installation d'extinction d'incendie Pompe haute pression et installation de filtre à bande Convoyeur à copeaux Etendue exacte de l'offre selon la galerie de photos Nous ne garantissons pas l'exactitude, l'exhaustivité et l'actualité des données.

État: usagé, Année de construction: 2008, débattement x 500 mm course en Y 450 mm course en Z 400 mm Commande HEIDENHAIN Système de contrôle MillPlus iT Surface de serrage de la table ø 500 x 380 mm Axe B 0 - 161,955 ° Axe C 360° Porte-broche SK 40 Vitesses de broche 20 - 18 000 tr/min Puissance de broche max. 35 kW Couple sur la broche max. 130 Nm Avance en continu jusqu'à 20 000 mm/min Avance rapide des axes X/Y/Z 80 / 50 / 50 m/min Avance rapide axe B 40 tr/min Axe C, déplacement rapide 50 tr/min Nombre de positions du magasin d'outils 30 Diamètre de l'outil avec 2 espaces libres 130 mm Diamètre de l'outil à pleine charge 80 mm Longueur de l'outil - max. 300 mm Poids de l'outil max. 6 kg Gjdswlvi Eopfx Abdein alimentation interne en liquide de refroidissement 40 bar Puissance totale requise 52 kVA Poids de la machine environ 6 t = Centre d'usinage 5 axes avec table rotative pivotante CN 2 axes Accessoires : électroniques. Volant, convoyeur à copeaux, système de refroidissement, Système de filtre à bande

État: très bon (occasion), Année de construction: 2007, longueur de tournage: 1 545 mm, diamètre de tournage au-dessus du chariot transversal: 660 mm, alésage de broche: 65 mm, course de déplacement axe X: 580 mm, course de l’axe Y: 160 mm, course de déplacement axe Z: 1 545 mm, Fabricant : MAZAK Modèle : INTEGREX 200-4 ST Commande : MAZATROL MATRIX Année de fabrication : 2007 Usinage multitâche en une seule fixation de la pièce Contre-broche avec prise en charge complète via l’axe C La série INTEGREX-IV peut exécuter tous les procédés d’usinage intégralement Broche de fraisage grande vitesse basculante jusqu’à 240° Tourelle inférieure avec broche d’outil entraînée (outils motorisés) Convoyeur à copeaux avec installation de refroidissement et arrosage haute pression 15 bar Mandrin à double serrage KNCS-N 210-53 (SMW Autoblok) Chargeur portique MAZAK Flex-GL150F Plage de préhension : 200 × 120 mm (longueur) / 15 kg Diamètre de tournage max. : 660 mm Axe X : 580 mm Axe Y : 160 mm Axe Z : 1545 mm Axe B : 270° Alésage de broche principale : 65 mm Vitesse de broche : 5000 tr/min Puissance broche principale : 22 kW Vitesse contre-broche : 5000 tr/min Gijdpfxex S Hm Ie Abdon Passage contre-broche : 65 mm Puissance contre-broche : 18,5 kW Changeur d’outils : 40 positions Emmanchement axe B : Capto C6 Vitesse de broche axe B : 12000 tr/min Longueur : 5200 mm Largeur : 2550 mm Hauteur : 2600 mm Poids : 14000 kg

État: très bon (occasion), Année de construction: 2007, heures de fonctionnement: 1 380 h, Fonctionnalité: entièrement fonctionnel, course de déplacement axe X: 500 mm, course de l’axe Y: 450 mm, course de déplacement axe Z: 350 mm, vitesse de broche (max.): 18 000 tr/min, nombre de logements dans le magasin d’outils: 30, angle de pivotement B (max.): 108 °, angle de rotation axe C (max.): 360 °, DÉTAILS TECHNIQUES Course axe X : 500 mm Course axe Y : 450 mm Course axe Z : 400 mm Axe B : 108° Axe C : 360° Plage de vitesses : 18 000 tr/min Porte-outil : HSK-63-A Emplacements outils : 30 Dimensions de la table : 500 x 380 mm Rapide axe X : 80 m/min Rapide axe Y : 50 m/min Rapide axe Z : 50 m/min Avance axe X : 20 m/min Avance axe Y : 20 m/min Avance axe Z : 20 m/min DÉTAILS DE LA MACHINE Commande : Heidenhain iTNC 530 Poids machine : 6 500 kg Giedpfx Aewu Evtsbdon Heures d’utilisation : 1 380 h Heures sous tension : 19 803 h ÉQUIPEMENTS - 5 axes simultanés - Changeur d’outils - Table rotative et pivotante CN - Refroidissement interne (IKZ) : préparation 40 bar - Filtre à bande papier - Convoyeur à copeaux - Palpeur 3D : préparation Renishaw (palpeur non fourni) - Mesure d’outil par laser Blum
