CENTRE D'USINAGE VERTICAL

Haas VF6

État: usagé, Année de construction: 2017, Détails techniques : Débattement x : 1625 mm Course en Y : 813 mm Course en Z : 762 mm Contrôle : HAAS Automation Heures de fonctionnement de la broche : 3127 h Vitesse de broche : max. 12 000 tr/min. Blsdpfsva Ar Dex Ah Tjp Couple sur la broche : max. 122 Nm Magasin d'outils avec : 30 + 1 emplacements Dimensions de la table : 1626 x 711 mm Max. charge de la table : 907 kg Support de broche MK : SK40 Moteur de broche : 22,4 kW Plage d'alimentation : X/Y/Z : max. 21,2 m/min. Avance rapide : X/Y/Z : 30,5 m/min Interface : oui Tension de commande : 440 V Raccordement d'air comprimé : 6,9 bar Puissance totale requise : 22,4 kW Poids de la machine environ : 10,2 t Dimensions du système de refroidissement : 2,5 x 1,2 x 0,9 m Dimensions de la machine environ LxlxH : 4,8 x 3,2 x 2,9 m Centre d'usinage à grande vitesse Vis à billes à double ancrage tous les axes avec servomoteurs hautes performances, directement connectés aux vis à billes transmission à 2 vitesses Commande via panneau de commande et unité de commande manuelle Convoyeur à copeaux/convoyeur à vis Dispositif de refroidissement Accessoires : Porte-fraises SK40 Ø Doigt de mesure SK40 et diverses petites pièces *

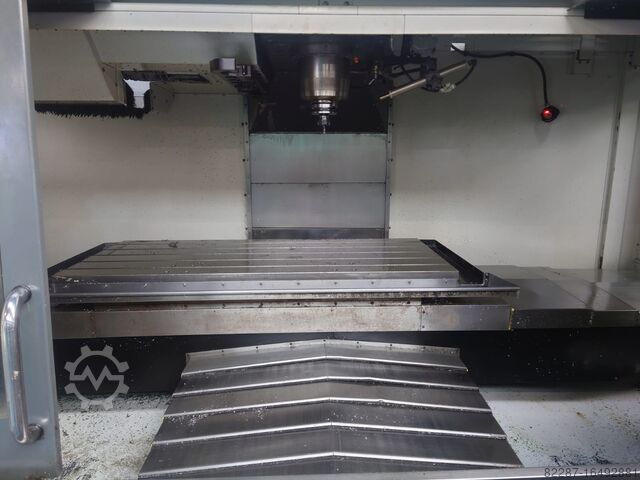

État: usagé, Année de construction: 2010, Fonctionnalité: fonctionnalité limitée, course de déplacement axe X: 1 626 mm, course de l’axe Y: 813 mm, course de déplacement axe Z: 762 mm, puissance nominale (apparente): 22 kVA, fabricant de contrôleurs: Haas, modèle de contrôleur: MOCON 17.28, largeur de la table: 1 626 mm, longueur de la table: 710 mm, poids total: 12 000 kg, vitesse de broche (max.): 7 500 tr/min, nombre de broches: 1, nombre de logements dans le magasin d’outils: 30, type de courant d'entrée: triphasé, Équipement: convoyeur à copeaux, Centre d’usinage vertical 3 axes Haas VF6 / 50 HE Machine à guidage linéaire avec jusqu’à 610 Nm de couple (à 500 tr/min) Courses: X 1626 mm Y 813 mm Z 762 mm Système de mesure linéaire de la course Broche à boîte à deux vitesses SK50 avec 7 500 tr/min et 22,4 kW Changeur d’outils automatique avec 30 +1 emplacements Alimentation interne en liquide de coupe sous 1 000 psi (env. 70 bars) Réservoir de liquide de coupe de 360 litres Convoyeur à copeaux en spirale Comprend : Extraction de brouillard d’huile Interface Ethernet Bedpfx Ahow Rbx Uo Tjlp Système de mesure d’outil sans fil RENISHAW Dispositif additionnel pour le chargement d’outils dans la machine Programmation macro activée. La machine est uniquement fonctionnelle de façon limitée.

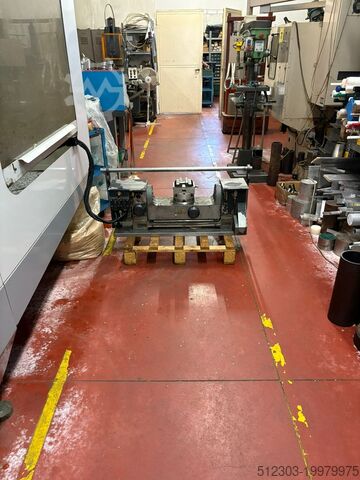

État: usagé, Année de construction: 2008, Course x 1626 mm Bljdewvl Daepfx Ah Tjp Course y 813 mm Course z 762 mm Commande Haas Surface de serrage de la table 1 626 x 711 mm Charge admissible de la table 1 814 kg Avance rapide 15,2 m/min Plage de vitesse 7 500 tr/min Puissance d'entraînement - broche de fraisage 22,4 kW Récepteur d'outil SK 50 Nombre d'outils dans le magasin 30 pcs Poids de la machine env. 12,0 t Dimensions L x l x H 4,6 x 3,6 x 3,0 m Centre d'usinage vertical. - Convoyeur de copeaux à vis sans fin - Changeur d'outils à double bras - Arrivée de liquide de refroidissement interne - Filtre à cartouche - 4ème axe, env. 270 mm de hauteur de pointe avec contre-pointe - Aspiration des brouillards d'huile - Boîte de vitesses à 2 rapports - Palpeur IR 3D

État: usagé, Année de construction: 2004, Fonctionnalité: entièrement fonctionnel, course de déplacement axe X: 1 626 mm, course de l’axe Y: 813 mm, course de déplacement axe Z: 762 mm, avance rapide axe X: 15 200 m/min, avance rapide axe Y: 15 200 m/min, course rapide axe Z: 15 200 m/min, longueur de l’outil: 406 mm, diamètre de l'outil: 127 mm, poids de l'outil: 5 500 g, Fiche Technique Générale Marque : HAAS Modèle : VF-6B/40HE Catégorie : Centres d’usinage verticaux Année de fabrication : 2004 Commande CNC : HAAS CNC Poids de la machine : 10 116 kg Dimensions de la machine : Longueur : 4 900 mm Profondeur : 2 800 mm Hauteur : 3 300 mm Broche Type de cône : ISO-40 Vitesse de broche : 10 000 tr/min Puissance moteur de broche : 15 kW Capacité de travail Course axe X : 1 626 mm Course axe Y : 813 mm Course axe Z : 762 mm Distance nez de broche – table : 102 – 864 mm Table Dimensions de la table : 1 626 x 711 mm Capacité de charge de la table : 1 814 kg Avances Vitesses de déplacement rapide axes X / Y / Z : 15 200 mm/min Vitesses d’avance en travail axes X / Y / Z : 12 700 mm/min Changeur d’outils Cône d’outil : DIN 69871-A40 Queue d’outil : DIN 69872-A40 Capacité du magasin d’outils : 24 positions Diamètre max. outil (adjacents/non adjacents) : Ø67 mm / Ø127 mm Longueur maximale de l’outil : 406 mm Poids maximal de l’outil : 5,5 kg Bljdpjxfavyefx Ah Tep Autres équipements Pré-réglage d’outil par palpeur tactile installé sur la table, marque RENISHAW Pompe haute pression pour arrosage à travers la broche Bac de récupération du liquide de refroidissement avec pompe de lavage Convoyeur à copeaux à vis sans fin Manuels, schémas électriques et Déclaration CE

État: prêt à l'emploi (d'occasion), Année de construction: 2005, heures de fonctionnement: 4 500 h, Centre d'usinage Haas VF-6B/ 40HE Année de construction 2005 Axe X 1 626 mm Bedpfx Ahov Nzxno Tjlp Axe Y 813 mm Axe Z 762 mm Dimensions de la table 1 626 x 711 mm charge maximale de la table 1 814 kg Support de broche ISO SK 40 Broche 10 000 tr/min avec 22,4 kW et réducteur à 2 étages IKZ 21 bar Buse à air pour traitement à sec Filtre supplémentaire Convoyeur à copeaux en spirale Changeur d'outils 40+1 Préparation du Quatrième Axe Poids de la machine environ 10 t La machine peut être visitée sur rendez-vous près de Heilbronn sous Spann. L'acheteur prend en charge le transport et le chargement. Les données techniques, les accessoires et la description de la machine ne sont pas contractuels.

État: très bon (occasion), Année de construction: 2012, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 1091950, SPECIFICATION Course Course de l'axe X 1626mm Course de l'axe Y 813mm Course de l'axe Z 762mm Nez de broche à la table (max) 889mm Nez de la broche à la table (min) 127mm Table de travail Longueur 1626mm Largeur 711 mm T Largeur de la rainure 16mm Distance centrale de la rainure T 125mm Nombre de fentes Std T 5 Poids max. Poids sur la table 1814kg Broche Puissance maximale 22,4 kW Vitesse maximale 7500 tr/min Couple maximum 610Nm à 500rpm Système d'entraînement Tête à engrenages à 2 vitesses Conique BT50 Lubrification des roulements Injection air/huile Refroidissement Refroidissement par liquide Vitesse d'avance Rapides sur X 13,7 m/min Rapides sur Y 15,2 m/min Rapides sur Z 15.2m/min Avance max. Avance de coupe 12,7 m/min Moteur d'axe Poussée max. X 24910N Poussée max. Y 24910N Poussée max. Z 24910N Changeur d'outils Capacité 30 Diamètre maximum de l'outil (adjacent vide) 254mm Diamètre maximum de l'outil (plein) 102mm Longueur maximale de l'outil (à partir de la ligne de jauge) 406 mm Poids maximal de l'outil 13,6 kg De l'outil à l'outil (moyenne) 4,2 secondes De copeau à copeau (moyenne) 6,3 secondes Blsdpfx Ahet Dmmvj Tep Généralités Air requis 113l/min, 6,9 bar Poids 10,206Kg MACHINE ÉQUIPÉE DE:- Arrosage de la broche Vis sans fin pour les copeaux Taraudage rigide Entraînement par disque dur Eclairage Fermé Gardiennage

État: très bon (occasion), Année de construction: 2005, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 40671, course de déplacement axe X: 1 650 mm, course de l’axe Y: 800 mm, course de déplacement axe Z: 762 mm, largeur de la table: 711 mm, longueur de la table: 1 626 mm, charge de la table: 1 814 kg, vitesse de broche (min.): 7 500 tr/min, puissance du moteur de broche: 15 W, nombre de logements dans le magasin d’outils: 25, Centre d'usinage "HAAS" modèle VF 6 Bljdpfxewutz Ro Ah Tep

État: usagé, Année de construction: 2004, Fonctionnalité: entièrement fonctionnel, course de déplacement axe X: 1 626 mm, course de l’axe Y: 813 mm, course de déplacement axe Z: 762 mm, avance rapide axe X: 15 200 m/min, avance rapide axe Y: 15 200 m/min, course rapide axe Z: 15 200 m/min, nombre de logements dans le magasin d’outils: 24, longueur de l’outil: 406 mm, diamètre de l'outil: 127 mm, Équipement: convoyeur à copeaux, Haas VF-6B – Centre d’Usinage Vertical Le Haas VF-6B est un centre d’usinage vertical haute performance, construit en 2007 et équipé d’une CN Haas. Idéal pour les usinages rapides et précis, il offre une grande capacité de travail et une structure compacte. Caractéristiques techniques principales : Courses axes : X = 1.626 mm, Y = 813 mm, Z = 762 mm Broche : ISO-40, 10 000 tr/min, 15 kW Distance broche – table : 102 ÷ 864 mm Avances rapides : 15.200 mm/min Avances d’usinage : 12.700 mm/min Table : Dimensions : 1.626 x 711 mm Charge admissible : 1.814 kg Changeur d’outils : Type d’attachement : BT-40 Capacité magasin : 24 positions Diamètre max outil (plein/vide) : Ø64 / Ø127 mm Longueur max outil : 406 mm Poids max outil : 5,5 kg Équipements supplémentaires : Préréglage d’outil par palpeur installé sur plan de travail, palpeur de pièce marque RENISHAW Pompe haute pression pour arrosage au travers de la broche Bac de récupération du liquide de coupe avec pompe de nettoyage Évacuation copeaux à vis sans fin Manuels, schémas électriques et déclaration CE Dimensions de la machine : Blodjwt Rthspfx Ah Tsp L 4.900 mm × l 2.800 mm × H 3.300 mm – Poids : 10.116 kg
