Centre d'usinage vertical

MAZAK VARIAXIS 500

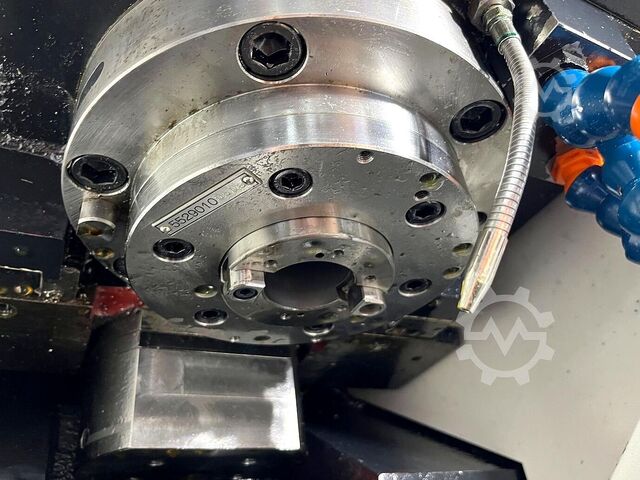

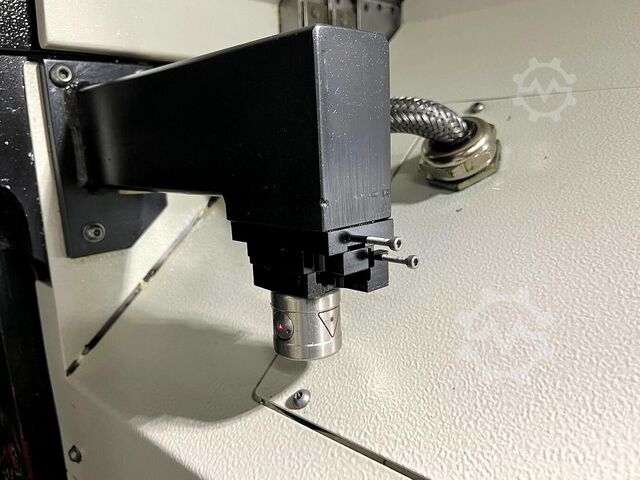

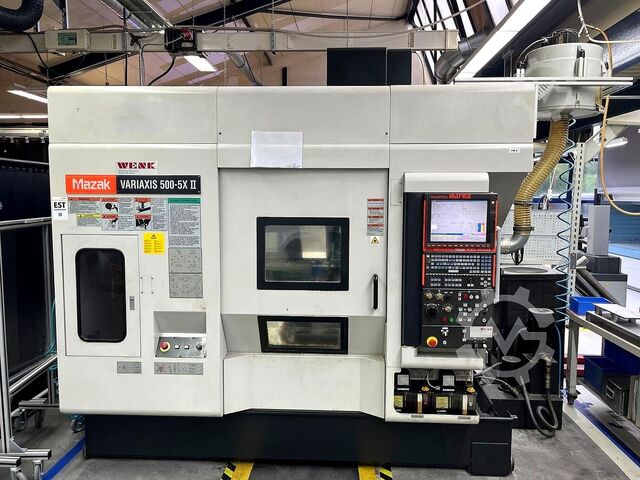

État: usagé, Année de construction: 2011, SPÉCIFICATIONS DE LA MACHINE MAZAK VARIAXIS 500-5X II Robot non inclus. - Course X (déplacement longitudinal de la broche) : 510 mm - Course Y (déplacement transversal de la table) : 510 mm - Course Z (déplacement vertical de la broche) : 460 mm - Axe A (inclinaison de la table) : -120° à +30° - Axe C (rotation de la table) : ±360° Broche : - Moteur de broche AC : 22,0 kW / 15 min - Avances rapides X, Y, Z : 52 m/min - Magasin d’outils : 40 postes - Cône de broche : ISO 40 - Diamètre intérieur / extérieur roulement de broche : Ø 80 / 110 mm - Plage de vitesses : 35 – 12 000 tr/min - Couple max. : 143 Nm @ 15% ED Détails des axes : Axe X (course longitudinale broche) - Course : 510 mm - Avance rapide : 52 m/min - Avance de travail : 1 – 52 000 mm/min - Guidages : glissières à billes linéaires Axe Y (course transversale table) - Course : 510 mm - Avance rapide : 52 m/min - Avance de travail : 1 – 52 000 mm/min - Guidages : glissières à billes linéaires Axe Z (course verticale broche) - Course : 460 mm - Distance nez de broche – dessus table : 190 – 650 mm - Distance nez de broche – centre table : 140 – 600 mm - Avance rapide : 52 m/min - Avance de travail : 1 – 52 000 mm/min Axe A (inclinaison table) - Plage : -120° à +30° - Incrément minimal de positionnement : 0,0001° - Couple de blocage : 2 156 Nm - Temps de positionnement pour 90° : 1,9 s Axe C (rotation table) - Plage : ±360° - Incrément minimal de positionnement : 0,0001° - Couple de blocage : 2 156 Nm - Temps de positionnement pour 90° : 1,5 s Précision : - Précision de positionnement X, Y, Z : 0,012 mm - Précision de positionnement A, C : 21 / 14 secondes d’arc - Répétabilité X, Y, Z : 0,007 mm - Répétabilité A, C : 12 / 8 secondes d’arc Changeur d’outils : - Type : chaîne à double bras - Nombre de postes outils : 40 - Sélection outil : recherche du parcours le plus court - Diamètre max. outil : Ø 80 mm - Diamètre max. outil si logement adjacent libre : Ø 125 mm - Poids max. outil : 8 kg - Longueur max. outil : 300 mm - Cône outil : CAT 40 - Tirant : type ANSI 40 Mazak - Temps de changement outil (puce à puce) : env. 4,5 s Table : - Dimensions : Ø 500 mm x 400 mm - Charge uniformément répartie max. : 300 kg - Table avec rainures en T : 5 rainures, pas 80 mm - Alésage central : Ø 50 H6 - Hauteur table/sol : env. 800 mm Arrosage : - Refroidissement par broche : 15 bar - Capacité cuve : env. 250 L - Filtration du liquide de coupe : filtre - Buse de rinçage au nez de broche Divers : - Encombrement au sol (machine standard) : env. 2 805 x 2 950 mm - Hauteur machine (standard) : env. 2 838 mm - Poids : env. 7 500 kg - Puissance installée / alimentation requise : 50 kVA Inclus / options et équipements : - 40 postes outils - Système d’identification d’outil avec tirant à puce d’identification Bledpsygimljfx Ag Toc - Mesure de longueur outil - Refroidissement broche 15 bar + air traversant - Refroidissement broche - Éclairage machine - Refroidissement vis à billes X, Y, Z - Fonction HSM pour usinage 2D - « Tornado » Mazak pour filetage et fraisage - Avance/vitesse synchronisées lors du filetage - Programmation ISO/EIA - Marquage CE selon directives européennes VARIAXIS500II – Quantité : 1 unité MAZAK VARIAXIS 500-II 5X Centre d’usinage vertical 5 axes équipé du système de commande Mazatrol Matrix pour usinage 4 et 5 axes simultané (programmation ISO). Options / caractéristiques listées : - MAZ85330 – 1 pièce – Arrosage central broche, 15 bar - MAZ80551 – 1 pièce – Convoyeur à copeaux latéra

État: prêt à l'emploi (d'occasion), Année de construction: 1997, Fabricant : MAZAK Type : VTC-20C Année de construction : 1997 Commande : Mazatrol M-Plus Bledpfsxk Uxtjx Ag Tec Poids de la machine env. : 7 320 kg Cône porte-outil : SK 40 Course x : 1 660 mm Course y : 510 mm Course z : 510 mm Plage de vitesse : 7 000 tr/min Charge maximale sur la table : env. 1 000 kg Encombrement env. : 4 900 × 3 000 × 2 700 mm Dimensions de la table : 2 000 × 510 mm Nombre d’outils dans le magasin : 24 positions

État: prêt à l'emploi (d'occasion), Année de construction: 2007, course de déplacement axe X: 510 mm, course de l’axe Y: 510 mm, course de déplacement axe Z: 460 mm, fabricant de contrôleurs: MAZATROL, modèle de contrôleur: Matrix, largeur de la table: 400 mm, longueur de la table: 500 mm, vitesse de broche (max.): 12 000 tr/min, puissance du moteur de broche: 22 000 W, nombre de logements dans le magasin d’outils: 40, nombre d'axes: 5, Cette machine 5 axes Mazak Variaxis 500-5X II a été fabriquée en 2007. Idéal pour les tâches d'usinage complexes et précises, ce centre d'usinage vertical offre polyvalence et fiabilité. Si vous cherchez à obtenir des capacités de fraisage de haute qualité, considérez la machine Mazak Variaxis 500-5X II que nous avons à vendre. Contactez-nous pour plus d'informations. Équipement supplémentaire Bedpsyalk Hofx Ag Tolc • Convoyeur à copeaux Avantages de la machine Avantages techniques de la machine • Axe a : -120° / +30°. • Axe c : 360° Informations supplémentaires Machine encore sous tension

État: bon (utilisé), Année de construction: 2020, Centre d’usinage CNC 5 axes – universel – Fabricant : MAZAK Modèle de la machine : Variaxis J-500 Commande : Mazatrol SmoothG Année de fabrication : 2020 Nombre d’axes commandés : 5 CARACTÉRISTIQUES TECHNIQUES Courses des axes - Axe X (mm) : 350 - Axe Y (mm) : 550 - Axe Z (mm) : 510 - Plage de pivotement axe A (degrés) : -120 / +30 - Axe C (axe rotatif table rotative et pivotante) : 360° Avances X/Y/Z (mm/min) : 8 000 Vitesses rapides - Axe X (mm/min) : 30 000 - Axe A/C : 10 800°/min Broche - Vitesse max. de rotation de la broche (tr/min) : 12 000 - Puissance d’entraînement (S6) 100 / 40 % (kW) : 7,5 / 11,0 Magasin d’outils - Type de porte-outil : BT40/CAT40 - Tirant : Yamazaki type ANSI - Nombre de postes outils : 30 - Diamètre d’outil (mm) : 90 - Longueur d’outil (mm) : 300 Table machine : table rotative pivotante Système de palette - Changeur de palettes : double - Dimensions de la table à serrer (mm) : 500 x 400 Table rotative pivotante - Diamètre table rotative (mm) : 500 x 400 - Poids max. de la pièce (kg) : 200 ÉQUIPEMENTS Blsdsyabu Iepfx Ag Toc + Arrosage interne IKZ 70 bars + Convoyeur à copeaux à bande racleuse + Extraction des brouillards d’huile + Mesure de longueur et contrôle de casse outils + Éclairage intérieur supplémentaire + Lampe signalisation (3 couleurs) Sous réserve de modifications et d’erreurs dans les données et informations techniques.

État: bon (utilisé), Année de construction: 2005, Porte-outil BT 40, 12 000 tr/min, 60 emplacements d'outils dans le changeur, IKZ 70 bars, laser Renishaw OMI-2. Bodswbaqlspfx Ag Tjlc Pièces présentées à la main, non fournies.

État: usagé, Année de construction: 2016, Course utile - x 350 mm Bljdpfsw Ahywox Ag Tjc Course utile - y 550 mm Course utile - z 510 mm Course - A -120 / +30 ° Axe c 360 ° Commande MAZATROL Matrix Nexus 2 Vitesse de broche 12.000 tr/min Nombre de positions dans le changeur d’outils 30 Porte-outil SK 40 Poids de la machine env. 7,0 t Centre d’usinage 5 axes | MAZAK – VARIAXIS j-500 avec arrosage central (15 bars), axe d’inclinaison et table rotative (ø 500 équipée). La machine n’a qu’env. 4 000 heures de broche. La machine est dans un état très soigné. Nous partageons volontiers la vidéo de la machine sur le site de production sur demande. Veuillez consulter l’offre pour plus de détails techniques.

État: non examiné (utilisé), Année de construction: 2004, Fonctionnalité: non testé, course de déplacement axe X: 510 mm, course de l’axe Y: 510 mm, course de déplacement axe Z: 460 mm, diamètre de la pièce (max.): 500 mm, vitesse de rotation (max.): 12 000 tr/min, Pas de prix minimum – vente garantie à la meilleure offre ! DÉTAILS TECHNIQUES Courses Axe X : 510 mm Axe Y : 510 mm Axe Z : 460 mm Dimensions de la pièce Diamètre maximal : 500 mm Hauteur maximale : 405 mm Table Nombre de tables : 1 Diamètre de la table : 500 mm Largeur de la table : 400 mm Capacité de charge maximale par table : 300 kg Nombre de rainures en T : 5 Largeur des rainures en T : 80 mm Rainure de référence : 50 mm Hauteur de la table : 800 mm Distance nez de broche – table, max. : 650 mm Distance nez de broche – table, min. : 190 mm Distance nez de broche – centre de table, max. : 600 mm Distance nez de broche – centre de table, min. : 140 mm Vitesses Vitesse de déplacement rapide X (max.) : 50 m/min Vitesse de déplacement rapide Y (max.) : 50 m/min Vitesse de déplacement rapide Z (max.) : 50 m/min Vitesse d’avance X (max.) : 50 m/min Vitesse d’avance Y (max.) : 50 m/min Vitesse d’avance Z (max.) : 50 m/min Broche Vitesse maximale : 12 000 tr/min Vitesse minimale : 35 tr/min Moteur de broche (15 min) : 22 kW Moteur de broche (service continu) : 15,0 kW Diamètre max. d’outil avec outils adjacents : 80 mm Diamètre max. d’outil sans outils adjacents : 125 mm Longueur maximale d’outil : 300 mm Temps de changement d’outil (C/C) : 4,5 s DÉTAILS DE LA MACHINE Alimentation électrique Puissance (30 min) : 66,6 kVA Puissance (service continu) : 49,9 kVA Alimentation en air comprimé Pression : 500 kPa Débit : 200 l/min Système de refroidissement Volume total du réservoir : 300 l Dimensions & poids Dimensions (L x l x H) : 3 015 x 2 805 x 2 964 mm Poids : 7 600 kg ÉQUIPEMENTS Blocage de porte opérateur avec interrupteur Enceinte complète Couvercle supérieur Transformateur pour l’Europe (CE) Refroidissement des vis à billes (X, Y, Z) Blodpfx Aexldrxog Tjc Changeur d’outils automatique & Mazatrol PC-FUSION-CNC 640M 5X Control Variables supplémentaires (600) Filetage Mazak Tornado Perçage Mazatrol Filetage Mazak Tornado Perçage (EIA) Calcul du point d’intersection entre 2 lignes Décalage du point zéro Exécution de commandes inversées G37 – Mesure automatique de longueur d’outil Fonction de comparaison de séquences Interface RS-232C Logiciel à grande vitesse Mazacc 2D Système de coordonnées supplémentaire (G54.1) Fonction de filetage Navigation d’usinage – Prévision Navigation d’usinage – Contrôle Navigation d’usinage – Résultats Interface PCMCIA (2 emplacements) Interface carte mémoire IC Système complet de lubrification/réfrigérant Éclairage Manuels Remarque : La machine n’a pas été utilisée depuis 2 ans, mais fonctionnait parfaitement jusqu’alors. Les palettes sont comprises dans la vente et la livraison. Les outils et porte-outils ne sont pas inclus dans la vente.

État: bon (utilisé), Année de construction: 2013, heures de fonctionnement: 40 000 h, Fonctionnalité: entièrement fonctionnel, course de déplacement axe X: 350 mm, course de l’axe Y: 550 mm, course de déplacement axe Z: 510 mm, fabricant de contrôleurs: MAZATROL Matrix Nexus 2, vitesse de broche (min.): 12 000 tr/min, alimentation en liquide de refroidissement: 15 barre, nez de broche: SK40, nombre de logements dans le magasin d’outils: 30, Équipement: convoyeur à copeaux, vitesse de rotation à variation continue, Machine avec automatisation, 48 palettes, robot Fanuc de 50 kg. Bsdpfx Agsxf Trno Telc

État: prêt à l'emploi (d'occasion), Année de construction: 2017, heures de fonctionnement: 11 019 h, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 278346, course de déplacement axe X: 350 mm, course de l’axe Y: 550 mm, course de déplacement axe Z: 510 mm, poids de la pièce (max.): 200 kg, vitesse de broche (max.): 12 000 tr/min, DÉTAILS TECHNIQUES Courses et axes Axe X : 350 mm Axe Y : 550 mm Axe Z : 510 mm Axe A : -120° / +30° Axe C : 360° Vitesse de déplacement rapide XYZ : 30 m/min Hauteur sous broche : 50 mm ∼ 560 mm Broche Puissance moteur broche : 11 kW Bsdpfsw Nv Tkex Ag Telc Vitesse de rotation broche : 12 000 tr/min Table Dimensions de la table : 500 x 400 mm Poids maxi. de la pièce : 200 kg Données outils Diamètre maxi. d’outil : 90 mm Diamètre maxi. d’outil avec logements adjacents vides : 130 mm Longueur maxi. d’outil : 300 mm Postes outils : 18 stations Temps de changement d’outil (puce à puce) : 6,2 s DÉTAILS MACHINE Commande : Mazatrol Smooth Dimensions Dimensions machine (L x l x H) : 3.226 x 1.900 x 2.840 mm Poids : 6.900 kg Heures de service Heures d’usinage : 11.019 h Heures de mise sous tension : 29.233 h ÉQUIPEMENT Filtre à brouillard d’huile Refroidissement par la broche Palpeur Renishaw
