Centre d’usinage vertical

MIKRON VCP710

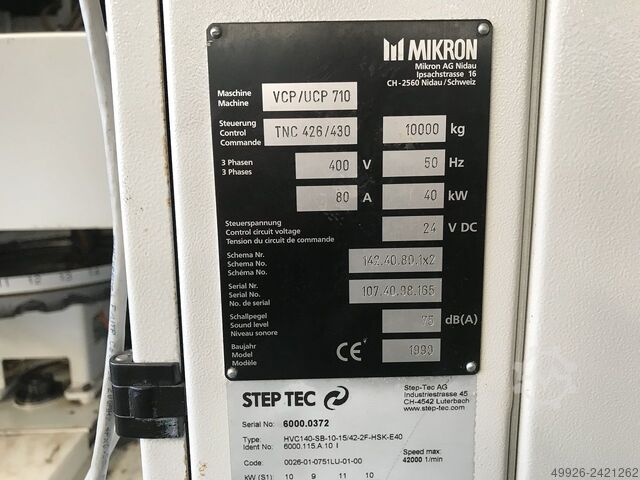

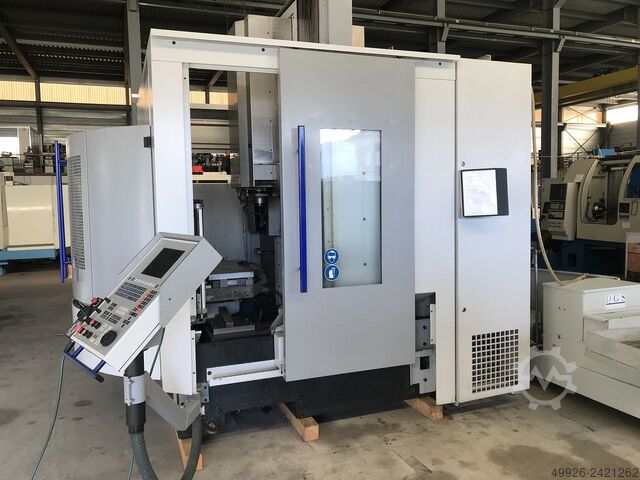

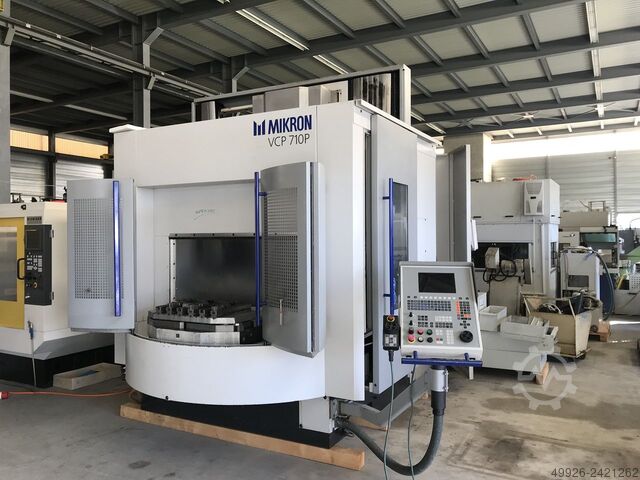

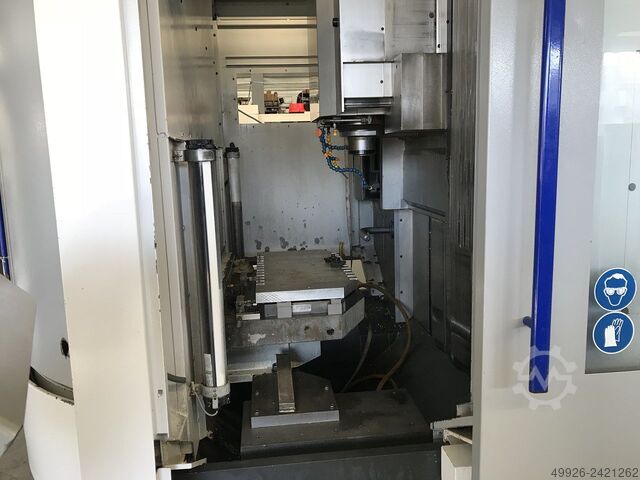

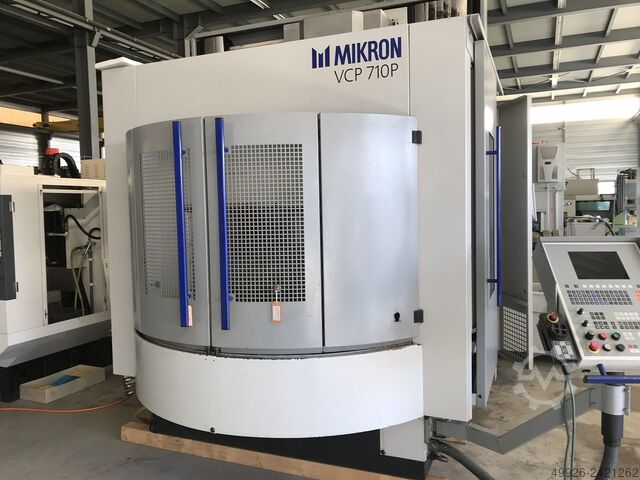

État: bon (utilisé), Année de construction: 1998, heures de fonctionnement: 6 000 h, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 107.40.98.165, CENTRE D'USINAGE VERTICAL MIKRON VCP/UCP 710 Année 1998 avec Heidenhain TNC 430 36 outils HSK 2 palettes 800x400 mm-broche 42000min-1 Origine de fabrication Suisse Poids net machine 5670 kg Encombrement 2794x2997x3035* mm CARACTERISTIQUES TECHNIQUES Table Dimensions 1220 x 457 mm Charge de la table 1575 kg Rainures en T 14 mm Nombre de rainures en T 5 Courses Longitudinal X 1016 mm Transversal Y 508 mm Vertical Z 635 mm Broche d’usinage Puissance du moteur CA, engrenages à 2 rapports 11kW Gamme de vitesses continu 10-7500 min-1 Bsdpfx Ajcl Ruredlswi Vitesse de la broche (option) 10'000 t/min Cône d’outillage ISO40 Entraînement des avances Vitesse d’avance programmable axes X, Y et Z 0 – 7620 mm/min Avance rapide axes X, Y, Z 18,0 m/min Automatisation Changeur d’outils 20 pos. Temps de changements des outils (pour des empla- Cements de magasin voisins) 5,0 sec. Sauf erreur ou omission les indications techniques vous sont données sans engagement Inventaire no.4112006, machine comprenant : Commande numérique Heidenhain TNC430M Broche de fraisage 42’000 min-1, HSK 40 E Magasin d’outils à 36 postes Manivelle électronique Mesure d’outil Renishaw TS27 Carte ethernet Graissage quantité minimales Unilube Aspiration Lumestat Cabine de protection Table tournante Passage d’air à travers la table Serrage vacuum (par fournisseur externe) Pistolet pulvérisateur Convoyeur de copeaux

État: usagé, DONNÉES TECHNIQUES Bwedpfxjuhbt Rs Adlji - Nombre d'essieux : 3 BROCHE DE FRAISAGE - Porte-outil : HSK40 - Vitesse de broche : 12 000 [tr/min] - Puissance d'entraînement de broche : 7,6 [kVA] AXES LINÉAIRES - Déplacement axes X/Y/Z : 500 / 410 / 610 [mm] CHANGEUR D'OUTILS - Type de changeur d'outils : Bras chargeur - Nombre d'outils dans le magasin : 26 - Temps de changement d'outil : 0,7 [sec] TABLEAU - Dimensions du tableau : 650 x 400 [mm] - Charge maximale de la table : 200 [kg] ALIMENTATION ÉLECTRIQUE - Tension d'alimentation : 220 [V] - Entraînement total : 25 [kVA] POIDS ET DIMENSIONS - Encombrement : 1 640 x 2 100 [mm] - Hauteur de la machine : 2 274 [mm] - Poids de la machine : 2 250 [kg] HEURES MACHINES - Horaires de fonctionnement : 9070 [ex.] ACCESSOIRES - Contrôle : FRÈRE A00 - Volant électronique - Interface : RS232 - Palpeur de pièce : Renishaw OMP 60 - 4ème axe : LEHMANN sans variateur - convoyeur à copeaux - Réservoir de liquide de refroidissement - Alimentation interne en liquide de refroidissement (IKZ) : 70 [bars] - Extraction des brouillards d'huile : AAF Astrosta - Transformateur électrique - Porte-outil : 42

État: usagé, Détails techniques : Diamètre de rotation au-dessus du banc : 1040 mm Diamètre de rotation au-dessus du support : 720 mm Largeur de pointe : 5400 mm Hauteur de pointe au-dessus du banc : 540 mm Commande : Siemens 828D CNC avec shop turn Diamètre de tournage dans le coude : 1300 mm Longueur du coude : 640 mm Bsdpfx Adju Ix Rpelswi Alésage de la broche : 152 mm Vitesse de rotation : 3,5...1000/ 4 steps tr/min Avance: : axe x : 37,24 (m/min) m/min Avance: : axe z : 21,91 (m/min) m/min Force d'avance longitudinale : axe x : 6,44 (KN) N Force d'avance Z - max : 17,2 (KN) N Logement de la contre-poupée MK : MK 6 Course de la contre-poupée : 300 mm Puissance totale requise : env. 30 kW Poids de la machine env. : 14,1 t Encombrement env. : L:7,7xl:1,7xH:2,0 m Le tour est révisé géométriquement. Il est actuellement en cours de modernisation. Équipement : - Contre-poupée Morse 6 ; course du fourreau 300mm - Porte-plaquettes en acier à changement rapide pivotant sur 360°. - mandrin rotatif à 3 mors Ø=630mm - Protection du mandrin - 2 lyres (1x fixe + 1x fixe ouverte) - 4 pièces de pointes pour contre-pointes - 5x porte-outils interchangeables pour burins de tournage - 1x mandrin de serrage 16mm + 2x forets avec douilles coniques MK 5 68,5mm & 24,75mm - 1 lot de moyens de serrage maison Accessoires : - Plateau plan Ø=800mm (adaptation nécessaire) Tournage CNC avec ShopTurn - vos avantages en un coup d'œil : - Programmation flexible grâce à une saisie de programmation graphique interactive (sans connaissances DIN/ISO) ou textuelle avec assistance au tracé de contour et aux cycles. - Utilisation conviviale grâce à des fonctions de réglage et de mesure pratiques, une gestion claire des outils et une simulation 3D. - Augmentation de la productivité grâce au logiciel PC d'assistance pour la préparation du travail sans occupation de la machine. . Taraudage possible (filetage métrique ; filetage en pouces ; filetage modulaire) *

État: bon (utilisé), Année de construction: 1999, Nous proposons une fraiseuse CNC d'occasion CHIRON FZ 22 S high speed avec commande Siemens SINUMERIK 840D. La machine est déjà démontée et prête à être chargée. Fabricant : CHIRON - Werke 78532 Tuttlingen Type : FZ 22 S high speed Numéro de machine : 497-55 Convoyeur de copeaux : Knoll 340 K-1/500 Heures de broche : 2355 h Année de construction : 1999 Poids : 6500 kg Procès-verbal de contrôle de l'arpentage de 2021 disponible course x : 750 mm course y : 520 mm course z : 630 mm Fixation de la broche : SK 40 Commande CNC : Siemens SINUMERIK 840D Dimensions de la table : 1150 x 570 mm charge max. de la table : 1200 kg Dispositif de changement d'outil : 20 pos. Dispositif d'arrosage Tension de service : 400 V Puissance totale requise : 32 kVA Espace nécessaire L x L x H : env. 2,00 x 3,80 x 3,0 m Bwjdpjkr E Nnsfx Adloi Le prix s'entend net, hors TVA légale, départ usine franco chargement.

État: comme neuf (occasion), Année de construction: 2005, Fonctionnalité: entièrement fonctionnel, longueur de tournage: 450 mm, vitesse de broche (min.): 25 tr/min, vitesse de broche (max.): 6 000 tr/min, course de déplacement axe X: 213 mm, course de déplacement axe Z: 450 mm, avance rapide axe X: 24 m/min, course rapide axe Z: 30 m/min, passage de barre: 65 mm, CNC Siemens 840 D Zone de travail : Bodpfxjw Adhwj Adljwi Diamètre maxi de tournage sur banc : 505 mm Diamètre de tournage sur chariot X : 375 mm Diamètre du mandrin : 210 mm Capacité passage en barre : 65 mm Course transversale (X) : 213 mm Course longitudinale (Z) : 450 mm Avances : Rapide axe X/Z : 24/30 m/min Broche principale : Nez de broche (flasque plate) : 140 h5 mm Diamètre intérieur roulement avant : 100 mm Broche principale : Puissance moteur broche (40/100% ED) : 16/12 kW Couple (40/100% ED) : 153/115 Nm Vitesse de broche : 25 - 6000 tr/min Tourelle porte-outils : Nombre de postes outils : 12 Dont motorisés : 12 Diamètre queue d’outil (DIN 69880) : 30 mm Puissance moteur (40% ED) : 9 kW Couple max. (40% ED) : 20 Nm Vitesse maxi : 4500 min-1 Contre-pointe : Course automatique de la contre-pointe : 450 mm Connexion pointe CM 4 Force maxi contre-pointe : 400 daN Équipement machine : • Convoyeur à copeaux • Prédisposition pour aspiration des fumées • 2 modules outils axiaux motorisés • 4 modules outils radiaux motorisés • Porte-outils fixes

État: usagé, Année de construction: 1995, Fonctionnalité: non testé, numéro de machine/véhicule: XXX, Il s'agit d'un paquet de trois machines à érosion 310/510 Charmilles avec une perceuse de trous de départ Castek. Les objets sont vendus uniquement en paquet Bjdpfx Adstylpcslowi

État: très bon (occasion), Année de construction: 1997, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 1114.3705-24, Tour CNC d'occasion Bedpfswlap Asx Adlewi Marque : Boehringer Type : VDF 250Cm Année de construction : 1997 VDF Boehringer 250C La machine dispose des équipements suivants Longueur de tournage de 1000 mm Pas de contre-pointe Outils entraînés Mandrin d'indexation spécial Contrôle Siemens 840C Le Boehringer VDF 250 Cm est un tour CNC conçu pour l'usinage de pièces mandrin. Il se caractérise par sa construction robuste et ses options d'usinage précises. Données techniques (année modèle 1997) Zone de travail : Diamètre de pivotement au-dessus du lit : 550 mm Diamètre de pivotement sur glissière transversale : 480 mm Course de l'axe X : 405 mm Course de l'axe Z : 1 099 mm Longueur de tournage maximale : 1 000 mm (Pas de) contre-pointe : Tourelle à outils : Nombre de places : 12 Porte-outil : VDI 50 DIN 69880 Outils entraînés : OUI Broche: Taille de la tête de broche : 8 DIN 55026 Alésage de la broche : 103 mm Max. diamètre du mandrin : 315 mm Max. puissance d'entraînement (cycle de service 50 %) : 53 kW Max. couple : 780 Nm Plage de vitesse : 30–3 000 tr/min Débits d'alimentation : Avances automatiques : 1–10 000 mm/min Vitesse de déplacement rapide : 10 m/min (axes X et Z) Max. force d'avance : 15 kN Dimensions et poids : Dimensions de la machine (L × l × H) : environ 5 400 × 3 200 × 2 400 mm Poids de la machine : environ 11 000 kg Équipement: Panneau de commande pivotant Système hydraulique d'HYDROKRAFT Système de refroidissement avec réservoir de 600 l, pression de la pompe max. 5,5 bar, débit 60 l/min, puissance de la pompe 1,1 kW Convoyeur à copeaux avec réservoir de 325 l, décharge à droite mandrin électrique à 3 mors Extraction de brouillard d'huile Armoire de commande avec groupe de refroidissement et régulateur de température de RITTAL Pilotage: SIEMENS SINUMERIK 840 C Variantes et différences Il existe différentes variantes de la série VDF 250, telles que :B. le VDF 250 CU, qui peut être équipé de différentes commandes (par exemple PHILIPS B2T) et spécifications techniques. Certains modèles sont équipés d'outils entraînés et d'une contre-pointe, tandis que d'autres sont conçus comme des machines à mandrin pur sans contre-pointe. Conclusion Le Boehringer VDF 250 Cm est un tour CNC polyvalent qui se caractérise par sa stabilité et sa précision. Grâce à sa construction robuste et à ses nombreuses fonctionnalités, il est idéal pour l'usinage de pièces mandrinées dans une variété d'environnements de production.

État: bon (utilisé), Année de construction: 2005, Machine conforme aux photos État : À l’exception d’un emplacement défectueux dans le magasin d’outils, très bon état ! Bwedjvf D Anopfx Adlei Porte-outil disponible.

État: usagé, divers porte-outils de mazak, sandvik, mimatic, gerardi, ews, nikken et autres. outils de tournage et de fraisage avec montage VDI 40 Bwjdpfx Adovry T Njlji uniquement en vente par palette palette 5 euros 2730 total 3 outils électriques VDI 40 580 euros/pièce 11x porte-outils vdi 40 euro 90/pc palette 6 euro 2640 total 3 outils électriques VDI 40 580 euros/pièce 10x porte-outils vdi 40 euro 90/pc palette 7 euro 2640 total 3x outils électriques vdi 40 580 euros/pièce 10x porte-outils vdi 40 euro 90/pc palette 8 euro 2730 total 3 outils électriques VDI 40 580 euros/pièce 11x porte-outils vdi 40 euro 90/pc

État: bon (utilisé), Année de construction: 1996, course de déplacement axe X: 710 mm, course de l’axe Y: 630 mm, course de déplacement axe Z: 500 mm, vitesse de broche (max.): 5 000 tr/min, vitesse de broche (min.): 5 tr/min, À vendre : centre d'usinage de la marque Mikron, modèle UMS 710-900. La machine est en bon état général. Vis à billes neuves sur les axes X et Y, nouveau carter sur l’axe Z et nouvelle spirale en Z. Caractéristiques techniques : Course X : 710 mm Course Y : 630 mm Course Z : 500 mm Commande CNC : TNC 426 HEIDENHAIN Dimensions de la table : 1200 x 600 mm Charge max. sur la table : 500 kg Cône de broche : SK 40 rainure annulaire Vitesse de broche : 5 - 5000 tr/min Puissance moteur broche : 11 kW Avance : 0 - 10 000 mm/min Rapide : 10 m/min Tension de service : 400 V Consommation totale : 15 kW Poids machine env. : 5,0 t Encombrement env. : 2,40 x 3,40 x 2,30 m Bac à copeaux Pas de refroidissement interne (IKZ) Changeur d’outils 44 positions Boîtier de commande manuel Premier remplissage des fluides possible sur demande. Sur demande et en supplément, chargement et transport (Europe entière) peuvent être organisés. Prix hors TVA. Visite possible sur rendez-vous. Contactez-nous, notre équipe se fera un plaisir de vous aider ! Reprise ou échange possible ! Achat/vente de machines ACHAT / VENTE DE MACHINES DE PRODUCTION & D’USINAGE DU MÉTAL ETC. Vous recherchez une machine-outil de qualité à prix attractif pour votre production ? Ou souhaitez-vous vendre la vôtre ? Bwedpfett Acgsx Adlsi Pour plus d’informations ou pour nous contacter, merci de nous joindre.
