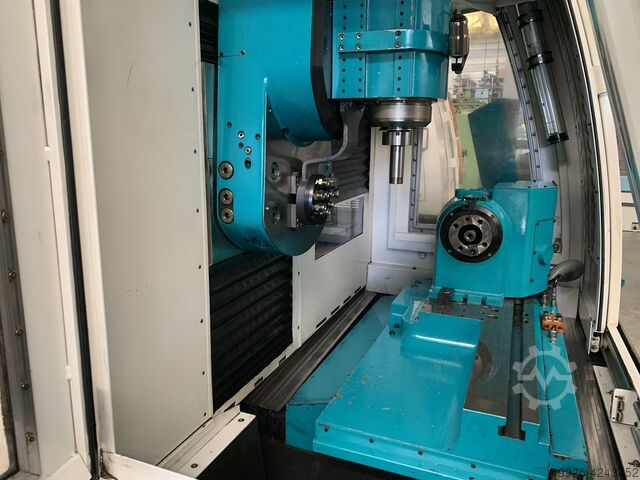

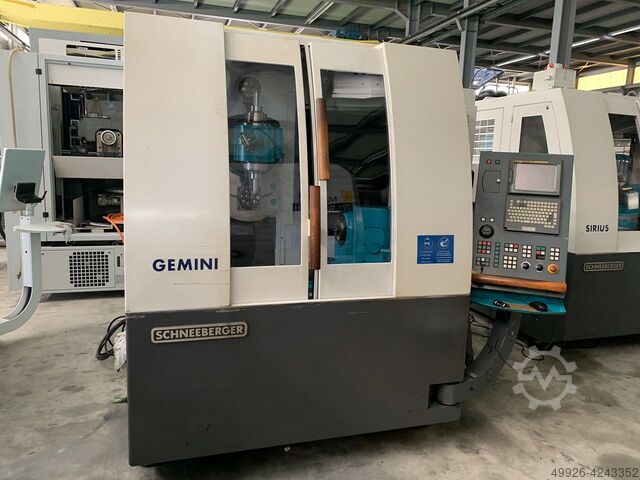

Affûteuse d'outils CNC

SCHNEEBERGER GEMINI DMR

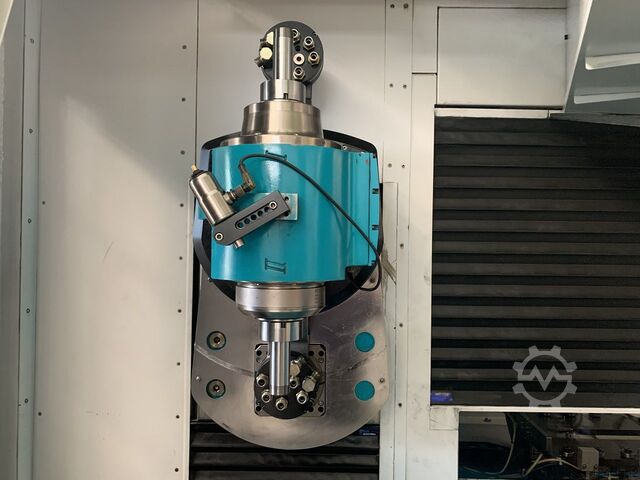

Année de construction: 2003, État: très bon (occasion), Affûteuse d'outils CNC Schneeberger DMR Gemini DONNÉES TECHNIQUES Commande : GE Fanuc 160, 5 axes simultanés Logiciel : Schneeberger Quinto Système de mesure Axe X, Y et Z : 0,1 μm Axe A : 0,0001 Axe C : 0,0001 Tête de ponçage Puissance : 15 kW Vitesse de rotation : 50 - 10`000 tr/min Nez de broche : HSK 50 Longueur max. Diamètre du disque : 250 mm Nombre de meules max. Nombre de meules : 6 Axes linéaires Axe X, course : 380 mm Vitesse d'avance : 20`000 mm/min Résolution : 0,0001 mm Rapport de transmission : 1 : 1 Puissance : 1,0 kW / 3 Nm Axe Y, course : 300 mm Vitesse d'avance : 5`000 mm/min Résolution : 0,0001 mm Rapport de transmission : 24 :4 Puissance : 1,6 kW / 8 Nm Axe Z, course : 280 mm Vitesse d'avance : 20`000 mm/min Résolution : 0,0001 mm Rapport de transmission : 1 : 1 Puissance : 1,0 kW / 3 Nm Itodpsmqni Aofx Ahwjp Axes de rotation Axe C : 210 °. Vitesse : 72 ° / s Résolution : 0,0001 °. Puissance : 1,6 kW / 8 Nm Axe C` : +- 180 °. Vitesse : 90 ° / s Résolution : 0,0001 °. Alimentation : Hydraulique Axe A : +- 360 Vitesse : 225° / s Résolution : 0,0001°. Puissance : 1,0 kW Nez : ISO 50 Hauteur de pointe : 210 mm Dimensions et poids longueur : 1700 mm profondeur : 2270 mm hauteur : 2260 mm Poids : 8`000 kg Nous ne garantissons pas l'exactitude, l'exhaustivité et l'actualité des données.

État: remanié (utilisé), Année de construction: 2005, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 20780, Fanuc Oi-MB - broche HSK50 - 50-10'000 min-1 5 axes XYZAC Origine de fabrication CH Voltage 400V Dimensions 1170x2270x2260 mm Poids net machin 8’000 kg CARACTERISTIQUES TECHNIQUES (standard) Commande GE Fanuc 160 i-MB Axes 5, contrôlables simultanément SYSTEMES DE MESURE Axes X, Y et Z résolution 3 µm Axe A 0,0001° Axe C 0,0001° TETE DE RECTIFIAGE, BROCHE DE RECTIFIAGE Puissance 15 kW Vitesse broche 50 – 10'000 min-1 Nez de broche HSK 50 Diamètre meule max jusqu’à 250 mm Nombre meules max 6 AXES LINEAIRES Axe X, course 380 mm. Vitesse max 20'000 mm/min. Résolution 0,0001 mm Rapport transmission 1 : 1 Puissance d’entraînement 1.0 kW, 3 Nm Axe Y, course 300 mm. Vitesse max 5'000 mm/min. Résolution 0,0001 mm Rapport transmission 24 : 4 Puissance d’entraînement 1.0 kW, 8 Nm Axe Z, course 280 mm. Vitesse max 20'000 min-1 Résolution 0,0001 mm Rapport transmission 1 : 1 Puissance d’entraînement 1.0 kW, 3 Nm AXES PIVOTANTS Axe C, angle 210° Vitesse max 72°/sec. Résolution 0,0001° Puissance d’entraînement 1.0 kW, 8 Nm Axe C’, angle +/- 180° Vitesse max 90°/sec. Iodefbt R Ejpfx Ahwjtp Puissance d’entraînement hydraulique Axe A DMR 100 Rotation infinie Vitesse max 225°/sec. / 3600°/sec. Résolution 0,0001° / 0,0001° Puissance 1.0 kW / 5.8 kW Cône ISO 50 Hauteur pointe 210 mm. TABLE pièce étroite / pièce large / total Longueur 500 mm / 500 mm / 1000 mm Largeur 145 mm / 330 mm CHARGE ELECTRIQUE CONNECTEE 9 kW / 15 kW Puissance nominale 27 kVA / 36 kVA Tension 3x400 V AC Fréquence 50 Hz Fusible principal 63 AT Sauf erreur ou omission, les indications techniques vous sont données sans engagement
