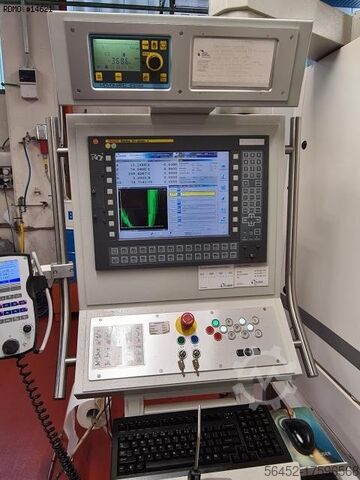

RECTIFIEUSE CIRCULAIRE CNC

Studer S22

État: comme neuf (occasion), Année de construction: 2010, Type de machine : Rectifieuse cylindrique CNC Fabricant : Fritz Studer AG Modèle : S22 Année de fabrication : 2010 Système de commande : FANUC 31i-A CNC Base de la machine : Granitan® S103, fonte minérale Ihsdpfswl Uvkjx Aanjw Configuration : Poupée porte-meule droite fixe pour rectification extérieure (DE) Automatisation : Système de chargement automatique avec intégration de robot FANUC Entraxe : 650 mm (25,6 po) Hauteur de pointe : 175 mm (6,9 po) Poids maximal de la pièce : 150 kg (330 lb) Longueur maximale de la pièce : 700 mm Poids maximal Diamètre de la pièce : 449 mm Diamètre de la meule : 610 mm Largeur de la meule : 160 mm Vitesse de la meule : Jusqu’à 3 200 tr/min Puissance de la broche : 15 kW (20,5 ch) Type de porte-meule : Fixe Course axe X : 310 mm Course axe Z : 850 mm Vitesse maximale axe X : 15 000 mm/min Vitesse maximale axe Z : 30 000 mm/min Axe C : Rotation complète de la tête porte-pièce Interface de programmation : StuderWIN avec FANUC 31i-A Logiciel supplémentaire : StuderGRIND Interfaces d’automatisation : Interfaces standard pour chargeurs et périphériques Autres équipements : Dresseur rotatif, règles Heidenhain, divers dispositifs de serrage

Année de construction: 2011, État: prêt à l'emploi (d'occasion), Centre d'usinage horizontal avec CNC Fanuc 5 axes, table inclinable à 120° et axe B continu. Magasin de palettes à 10 places, changeur d'outils automatique à 199 places. Accessoires présents avec la machine : Convoyeur de copeaux, système de refroidissement à haute pression à travers la ligne de broche avec réservoir de séparation et filtre en papier. Ihsdpfjku A A Hjx Aansw

État: usagé, DONNÉES TECHNIQUES - Nombre d'essieux : 6 - Hauteur de la pointe : 175 [mm] - Distance entre les centres : 650 [mm] AXES LINÉAIRES - Longueur de meulage : 800 [mm] - Courses X x Z : 310 X 850 [mm] Iodpfx Aaou Haf Ejnohw PORTE-MEULE DE MEULEUSE - Orientation continue (axe B) : +/- 9 [°] - Précision de l'axe B (usinage à grande vitesse) : 0,001 [°] - Dimensions extérieures de la meule : 500 x 80 x 20 [mm] - Puissance poupée porte-meule : 12,5 [kW] - Vitesse de rotation : 1400-3200 [tr/min] PORTE-PIÈCE POUPÉE - Type de cône : ISO50 - Précision d'indexation de l'axe C : 0,001 [°] - Puissance : 4 [kW] - Vitesse de rotation : 1-1000 [tr/min] CONTRE-BROCHE SYNCHRONISÉE - Type de cône : CM4 - Course du fourreau (axe W) : 90 [mm] - Diamètre de la plume : 50 [mm] - Puissance : 1,6 [kW] - Poids max. pièce entre pointes : 50 [Kg] ALIMENTATION ELECTRIQUE - Tension d'alimentation : 400 [V] 50 [Hz] HEURES DE FONCTIONNEMENT DE LA MACHINE - Nombre d'heures de travail : 36000 ACCESSOIRES - Commande CNC FANUC 31i-A - Logiciel: * StuderWIN * Pictogrammes * StuderThread ne fait que des cycles * Technologie Studer - Télécommande avec manivelle électronique - Règles de mesure sur les axes X et Z - Bras de mesure de longueur automatique MOVOMATIC C25 - Bras de palpage de diamètre extérieur en cours MOVOMATIC DM205 - Réservoir de liquide de refroidissement 375 litres - filtre en papier - Extraction de brouillard d'huile - Bras pour chargement de la meule - Dressage piloté par bouton rotatif (diamètre 100mm) sur table - SENSITRON - Équilibrage dynamique automatique DittelM6000 - Brides porte-meules - Interface pour lunette AROBOTECH - Interface B3 PROFIBUS pour la charge automatique

État: très bon (occasion), Année de construction: 1985, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 20-14446, largeur de roue: 1 000 mm, course: 200 mm, Dentaire à couteau pour engrenages - Module 10 - Diamètre max. 1000 mm - Rehausse 250 mm - Course 200 mm - Avec deux tables supplémentaires de 850 mm et 1500 mm de diamètre - Nombreux accessoires et programmes pour cycles 1-2-3-4 et pour taillage hélicoïdal. Ihodpfxoybaz No Aanow

État: très bon (occasion), Année de construction: 1991, Fonctionnalité: entièrement fonctionnel, La machine est encore sous tension et en production ; elle peut être vue à tout moment. Données techniques – PE 150 Cette machine à tailler les engrenages, équipée d’un système automatique de changement de pièces, est conçue pour la production en série de pièces dont les plans correspondants ont été reçus. Nos spécialistes des systèmes automatiques de changement de pièces se tiennent à votre disposition si vous souhaitez adapter la machine pour l’usinage de différentes pièces. Outil (Fraise-mère) : Diamètre extérieur maxi. autorisé de la fraise : 130 mm Longueur maxi. (selon diamètre de l’arbre porte-fraise) : 220 mm Courses des coulisses : Radiale (axe X) : 150 mm Tangage (axe Y) : 170 mm Axiale (axe Z) : 200 mm Angle de pivotement maxi. de la tête de fraisage : Direction +A : 30° Direction -A : 45° Table porte-pièce : Diamètre extérieur : 160 mm Diamètre d’alésage : 63 mm Dimensions hors tout de la machine : Longueur : 5 820 mm Largeur : 4 047 mm Hauteur : 2 810 mm Poids approximatif de la machine : 8 000 kg Vitesses d’avance : Axes X, Y et Z : 1 à 3 000 mm/min Courses rapides : Axes X, Y et Z : 3 000 mm/min Iedpsu N E Rrjfx Aanshw Vitesses de broche : Outil (broche S) : 150 à 600 tr/min Table porte-pièce (axe C) : 1 à 125 tr/min Equipement électrique : Tension de service : 400 V Tension d’alimentation : 230 V Tension de commande : 24 V Fréquence : 50 Hz Puissance installée : 48,5 kVA Section des câbles : 25 mm² Protection par fusible : 100 A

État: bon (utilisé), Année de construction: 2008, - Diamètre de tournage au-dessus du banc max. : 700 mm - Longueur de tournage : 1 500 mm Broche principale : - Plage de vitesse de rotation : 2 800 tr/min - Broche principale agrandie : Ø 150 mm, alésage : 110 mm - Puissance d’entraînement : 30 kW, 900 Nm - Nez de broche : taille 11 Besoins totaux en puissance : 59,5 kVA Poids de la machine env. : 14,5 t Encombrement env. : 6,4 x 3,0 x 2,6 m Iedpfsxmirgjx Aanshw ÉQUIPEMENTS : - Mandrin à 3 mors, SMW KNCS-N 400 K11 - Contre-pointe - Chariot à lunette programmable CNC (transversal NON rétractable) - Lunette auto-centrante SMW-AUTOBLOK SLU-3, plage de serrage Ø 12 - 152 mm - Vérin de serrage intégral pour serrage semi-creux, alésage du tube de traction max. Ø 100 mm - Système de mesure en cours de processus Renishaw pour axes X/Z/C - Contre-pointe CNC programmable sur axe W - Broche de perçage/fraisage et axe C 0,001° - Changeur d’outils : 80 positions Système d’outillage : HSK-A63 - Axe Y avec course +115/-115 = 230 mm - Axe B 225°, positionnement à 0,001° - Lubrification interne haute pression pour outils entraînés - Taraudage synchronisé avec outils entraînés - Logiciel pour utilisation d’outils multifonctions, par exemple outil spécial à plaquettes indexables radiales, qui peuvent être positionnées dans la broche de perçage/fraisage à 60°, 90°, 120° et 180° - Logiciel de taillage des engrenages droits et hélicoïdaux avec synchronisation de vitesse entre la broche principale et la broche de fraisage - Système d’aspiration électrostatique - Convoyeur de copeaux - Documentation - Marquage CE

État: remis à neuf (d'occasion), Année de construction: 2009, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 27506, Rénovation complète en 2009 Ihjdpoxtpg Refx Aanew Machine à tailler les engrenages CNC Pfauter PE 150 Numéro de fabrication : 27 506 Année de fabrication : 1991 – rénovation complète en 2009 Commande CNC : SINUMERIK 840 D

État: usagé, Année de construction: 2007, Course X : 900 mm Course Y : 300 mm Course Z : 1 000 mm Commande : Siemens Sinumerik 840D Diamètre maximal de la pièce : 1 600 mm Module maximal : 20 mm Diamètre du cercle primitif : 350 mm Diamètre de l’arbre porte-fraise : 375 mm Puissance totale installée : 80 kVA Poids de la machine env. : 33,5 t Encombrement env. : 10,530 x 6,375 x 4,680 m Vitesse d’avance : - Axe X : 1 à 3 000 mm/min - Axe Y : 1 à 3 000 mm/min - Axe Z : 1 à 4 000 mm/min Vitesses de broche (tr/min) : - Outil : 26 à 265 - Table porte-pièce : 0 à 8 Équipement/Accessoires : - Tête de fraisage motorisée M 2 Iodpsw Rrb Hefx Aanjhw - Arbres porte-fraises - Refroidisseur d’huile - Documentation technique

État: très bon (occasion), Année de construction: 2008, Fonctionnalité: entièrement fonctionnel, Nous proposons à la vente une machine d'électroérosion par enfonçage de la marque OPS Ingersoll et du type Gentry Eagle 500. Une automatisation Erowa adaptée pour le changement d'outil et de pièce, ainsi qu'une deuxième installation identique avec changeur d'outil sont également à vendre dans le package. L'offre n'est valable que pour une machine Ingersoll. Si vous êtes intéressé par l'ensemble de l'installation, veuillez le mentionner dans votre demande. L'installation est en très bon état et entièrement fonctionnelle. Les deux machines sont équipées par Erowa Automation, cette machine ne dispose pas de son propre changeur d'outils. Données techniques Feuilles disponibles en téléchargement dans l'annonce ci-dessous Données techniques des machines d'érosion : Dimensions de la cuve : LxPxH : 770 x 670 x 440 mm hauteur du diélectrique : max 395 mm charge de tête max : 100 kg min. distance : 135 mm distance max : 585 mm vitesse de rotation : 1-20 1/min résolution de mesure : 0,001 °. table de travail (L x P) : 750 x 650 mm capacité de charge : 1000 kg course X/Y/Z : 525x400x450 mm Système de filtration : filtre à cartouche : Surface du filtre : 16 m². volume total : 400 l Dimensions (LxHxP) : 1356x2653x2284 mm Poids : env. 4400 kg Données techniques Erowa Automation : Axe X : 1200 mm axe Z : 1050 mm Axe C : 350 °. Axe A : +/-180 °. Axe B : +/- 90 °. Axe Y : 1,1-18,74 m (METER !) Poids de transfert : max. 130 kg L'installation est en outre équipée de 2 magasins Le démontage, le chargement et l'expédition peuvent être organisés dans toute l'Europe, moyennant un supplément. Prix hors TVA Visite possible sur rendez-vous. Contactez-nous, notre équipe se fera un plaisir de vous aider. Possibilité de reprise ou d'échange ! Achat / vente de machines ACHAT / VENTE DE MACHINES DE PRODUCTION & D'USINAGE DES MÉTAUX, ETC. Vous avez besoin d'une machine à métaux de haute qualité mais bon marché pour votre production ? Ou vous voulez vendre la vôtre ? Iedpfxotdkk As Aanehw Pour plus d'informations ou pour nous contacter, rendez-vous sur notre site web.

État: prêt à l'emploi (d'occasion), Année de construction: 2012, Fonctionnalité: entièrement fonctionnel, 1 fraiseuse CNC à banc d'occasion avec commande Heidenhain. De plus, table rotative La table rotative a un diamètre de 1200 mm. Iedpowxxzqefx Aanshw 220 000 € – en 2012/2013, la machine a été rééquipée d'une nouvelle table rotative Rexroth entièrement installée sur l’axe C. Tête orientable présente. Un grand nombre d’outils ainsi qu’une sonde de mesure 3D sont également disponibles.
