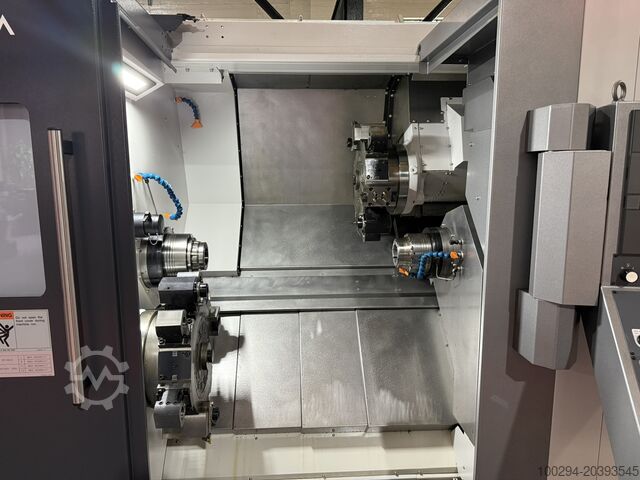

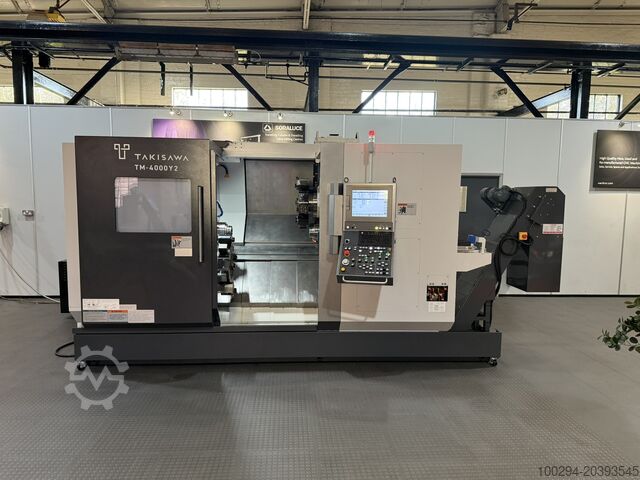

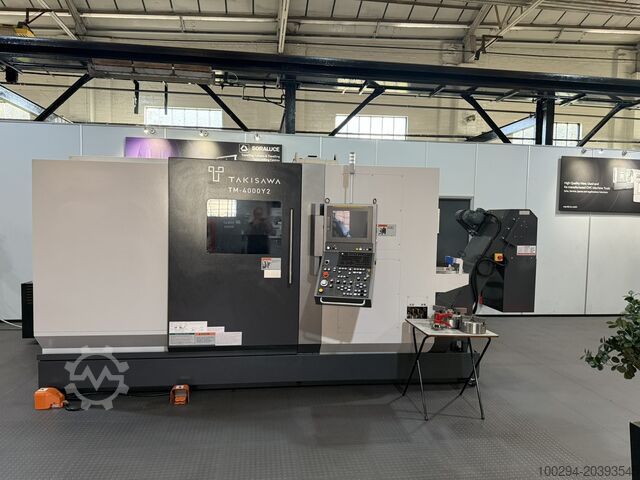

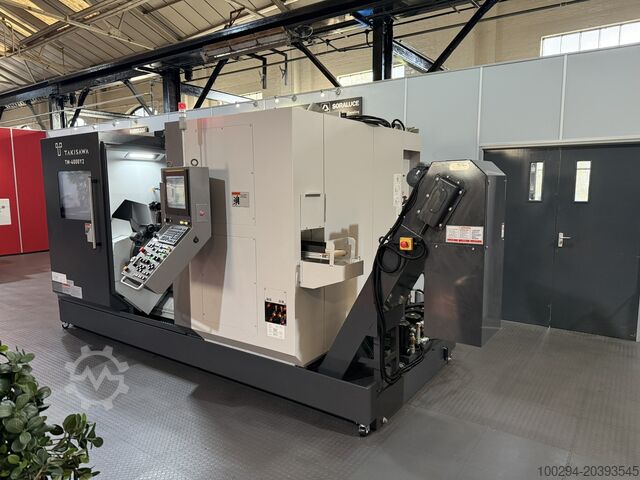

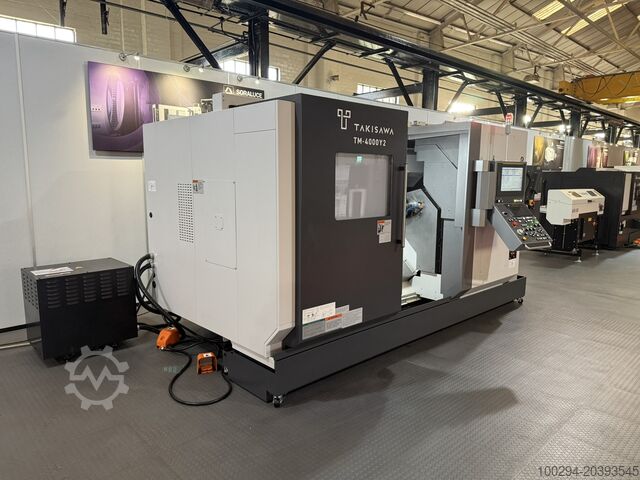

Centre de tournage et de fraisage CNC

Takisawa TM4000Y2

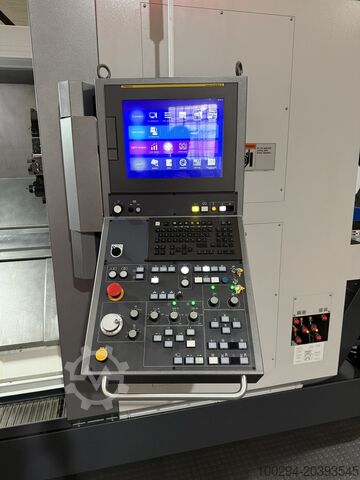

TAKISAWA TM-4000Y2 FANUC 31i B2 – COMME NEUF, CONSTRUIT EN 2023
TOUR CNC MULTIFONCTION AVEC AXES Y SUPÉRIEUR ET INFÉRIEUR, MORS STANDARD 10" + 8".

ÉQUIPEMENT :
• Groupe de pression d’air
• Pressostat pneumatique
• Purge d’air broche
• Course axe Y -50 +70 mm – tourelle supérieure (axe Y1)
• Course axe Y -50 +30 mm – tourelle inférieure (axe Y2)

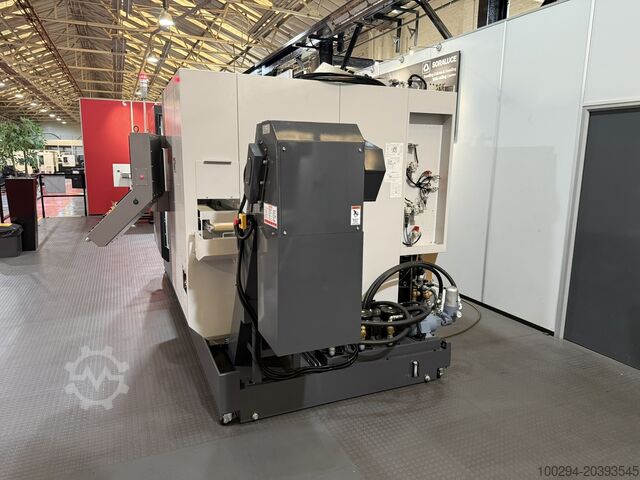

• Convoyeur à copeaux latéral droit, évacuation à charnière (Moretech Japon)
• Système de soufflage d’air broche droite
• Détection de surcharge anormale
• Fonction de positionnement de pièce (saut de couple sur axe C)
• Tubulure d’arrosage au-dessus des broches gauche et droite
• 3 pompes à liquide de coupe – 400 W
• Racleur d'huile (séparateur eau/huile) + bac séparateur d'huile
• Pressostat hydraulique
• Éclairage LED
• Système de lubrification automatique avec récupérateur
• Manuels de la machine et guides opérateur
• Plaque de nivellement montée sur tourelle
• Arrêt automatique
• Transformateur 415V / 3Ph / 50Hz
• Pack d’outillage standard
• Couvercles tourelle (6 pcs) x2

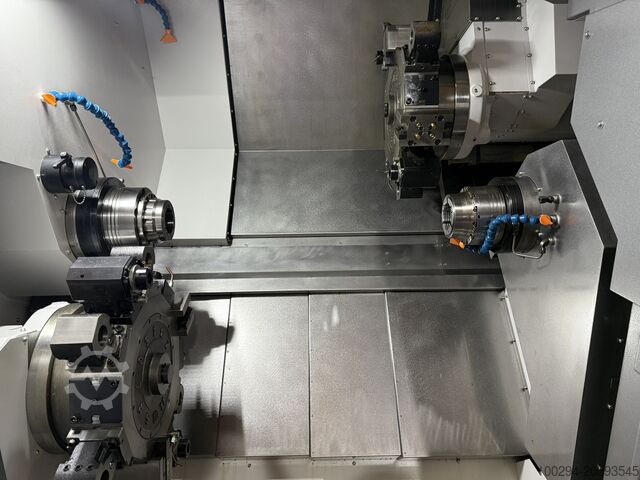

• Tourelle servo (inf.) axe Y2 – 12 postes outils motorisés
• Tourelle servo (sup.) axe Y1 – 12 postes outils motorisés
• Mandrin hydraulique traversant 3 mors Ø8" Kitagawa BR-08 broche droite

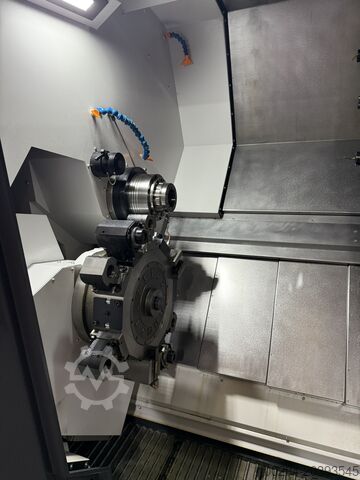

• Mandrin hydraulique traversant 3 mors Ø10" Kitagawa BR-10 broche gauche
• Entrée dimensions dessin direct
• Fonction interpolation hélicoïdale
• Système de surveillance Raku-Raku
• 2 pompes haute pression pour barre (Nihon)
• Lampe témoin 3 couleurs
• Interface pousse-barres multi-magasins
• Déchargeur pièces avec convoyeur d’évacuation
• Dispositif réglage rapide d’outil manuel sur les deux tourelles
• Contrôle de contour AI Contour Control II
• Amélioration convoyeur à copeaux (Moretech Japon)
• Porte-outils motorisés axiaux TH, sortie ER32, 6000 tr/min, ratio 1:1, refroid. ext. – 4 pcs
• Porte-outils motorisés radiaux TH ER32, 6000 tr/min, ratio 1:1, refroid. ext. – 4 pcs

CARACTÉRISTIQUES
• Centre de tournage CNC bicantre, double tourelle, axes Y.
• 2 tourelles servo 12 postes haute précision
• Broche gauche – 4 200 tr/min
• Broche droite – 5 000 tr/min
• Outils motorisés tourelles supérieure/inférieure – 6 000 tr/min
Nwedpoxrnwlofx Ab Ien
• Courses Y1 (sup) –50 +70 mm, Y2 (inf) –50 +30 mm
• Mandrins standard 10” + 8”

CAPACITÉS DE LA MACHINE
• Ø de tournage standard : 215 mm
• Ø max de tournage : 215 mm
• Longueur max de tournage : 800 mm
• Capacité barre broche gauche : Ø 82 mm
• Capacité barre broche droite : Ø 65 mm

DÉPLACEMENTS DES AXES
• Tourelle sup. X1 : 230 / 120 mm
• Tourelle sup. Y1 : 120 mm (–50 +70)
• Tourelle sup. Z1 : 800 mm
• Tourelle inf. X2 : 210 / 80 mm
• Tourelle inf. Y2 : 80 mm (–50 +30)
• Tourelle inf. Z2 : 800 mm
• Course A (broche droite) : 900 mm

BROCHE GAUCHE
• Mandrin Ø 254 mm (10”)
• Vitesse : 4 200 tr/min
• Angle d’indexage min (axe C) : 0,001°
• Nez de broche : A2-8
• Alésage broche : Ø 94 mm

BROCHE DROITE
• Mandrin Ø 203 mm (8”)
• Vitesse : 5 000 tr/min
• Angle d’indexage min (axe C) : 0,001°
• Nez de broche : A2-6
• Alésage broche : Ø 77 mm
• Ø roulement interne : 120 mm

TOURELLES
• Nombre d’outils (sup/inf) : 12
• Porte-plaquette tournage : 25 mm
• Alésage barre : Ø 40 mm
• Alésage fraisage : Ø 20 mm
• Outils motorisés : 12 sup. / 12 inf. à 6 000 tr/min

AVANCES RAPIDES
• Tourelle sup. X1 / Y1 / Z1 : 20 / 12 / 30 m/min
• Tourelle inf. X2 / Y2 / Z2 : 20 / 12 / 30 m/min
• A (broche droite) : 30 m/min

MOTEURS
• Moteur broche G : 18,5 / 15,0 kW
• Moteur broche D : 15,0 / 11,0 kW
• Outils motorisés tourelle : 7,5 / 3
