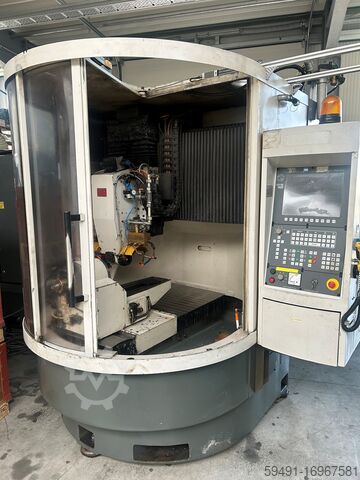

Affûteuse d'outils

Walter Helitronic Power

État: usagé, Année de construction: 1997, Convient pour le réaffûtage et la fabrication de nouveaux outils de travail du bois et des métaux de toutes sortes. Accessoires: Logiciel Helitronic Tool Studio Standard & Advanced Ver 2.0, Logiciel Toolstudio Option Profile light, Logiciel Toolstudio Option Step Tools, Progiciel 1 (outils cylindriques à arêtes vives, rayon d'angle et rayon complet), Logiciel 2 (outils coniques-spiraux à arêtes vives, rayon d'angle et rayon complet), Progiciel 3 (forets et forets étagés), Progiciel 4 (outils étagés), progiciel 5 (fraises à disque) progiciel 6 (outils pour le travail du bois), Progiciel 11 (fraises Crest cut), Logiciel 15 (plaquettes), Logiciel 16 (programme de chauffe), Logiciel 25 (fraise Dual Cut), Logiciel 27 (programmation flexible), Logiciel 32 (contours), Progiciel Heliflute & Cone (programme de calcul de la goujure) Règles en verre sur les axes linéaires, lubrification centralisée automatique, palpeur de mesure, serrage pneumatique de la pièce à usiner, Pédale de commande, Système automatique d'extinction d'incendie, Nodsx H Nqlspfx Adxscl Filtre à bande 400 l, Bac de récupération d'huile, éclairage 2 porte-meules. Remise à neuf effectuée par le fabricant en 2006 Mouvement longitudinal de l'axe X: 460 mm Mouvement vertical de l'axe Y: 320 mm Mouvement transversal de l'axe Z: 660 mm Table rotative axe C: Plage de pivotement +/- 200° Porte-pièce: ISO 50 Hauteur centrale (avec/sans table supérieure): 145/190 tr/min. diamètre max.: 240 mm longueur max.: 350 mm diamètre de meule max.: 200mm, Broche de meulage de puissance d'entraînement: 24 kW Vitesse de la broche de rectification en continu: 0 - 7000 tr/min. Charge connectée: 35kVA (400V / 50Hz) Dimensions L x P x H: 2170 x 2650 x 2280 mm Poids: environ 4200 kg Couleur: gris RAL 7035/7043

État: usagé, Année de construction: 2001, Déplacement longitudinal X : 490 mm Déplacement vertical Y : 320 mm Ncsdpfsw E Npxsx Adxjl Déplacement transversal Z : 660 mm Plage de pivotement C : +/- 200 ° Commande HMC 500 WWM Walter Longueur de prise de pièce A : 175 mm ISO 50 Vitesse de rotation max. A : 60 min⁻¹ Hauteur de pointes 145 (190) mm Diamètre max. de la pièce : 320 mm Longueur max. de la pièce : 320 (350) mm Résolution : 0,0001 ° Résolution : 0,0001 mm Diamètre de broche : 80 mm Diamètre max. de la meule : 200 mm Vitesse max. : 0 - 7 000 min⁻¹ Puissance entraînement - broche de rectification : 24 kW Couple max. : 6 Nm Besoin total en puissance : 35 kVA Poids de la machine env. : 4,65 t Encombrement env. : 3,6 x 2,5 x 2,95 m Rectifieuse d’outils CNC WALTER – Helitronic Power Production - En option avec supplément : WALTER Heli ToolCheck (numéro de stock 1039-9375)

État: usagé, Année de construction: 1996, hauteur totale: 2 150 mm, longueur totale: 1 420 mm, largeur totale: 2 010 mm, poids total: 3 100 kg, vitesse de broche de rectification: 6 000 tr/min, course de déplacement axe X: 400 mm, course de l’axe Y: 250 mm, course de déplacement axe Z: 580 mm, Puissance hélitronique de Walter AG Rectifieuse d'outils universelle à 5 axes CNC Ncjdoxd Awqopfx Adxsl Commande numérique par ordinateur HMC 400 CNC Course de l'axe X 400 mm Course de l'axe Y 250 mm Course de l'axe Z 580 mm Axe C (rotation de la table) ± 200° Diamètre max. de la meule Ø 200 mm Vitesse de rotation de la broche (rectification) 3000 / 6000 tr/min Si vous avez des questions sur la machine, n'hésitez pas à nous contacter par téléphone ou par email. Veuillez consulter nos autres annonces pour avoir un aperçu complet de notre inventaire.

État: très bon (occasion), Année de construction: 2000, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 663015, Walter Helitronic Mini Power Production CNC 5 axes affûteuse d'outils et de fraises Affûteuse universelle d'outils et de fraises (contrôlée par CNC) Fabriquée par Walter, modèle Helitronic Mini Power Production, s/n663015, année 2000 Description : Convient à la fabrication et à l'affûtage d'outils métalliques et d'outils à bois de toutes sortes. Fonctionne avec un système de filtration de 1 micron, de sorte que la machine est très propre. Spécifications : - Course longitudinale (axe X) 350 mm, - Course verticale (axe Y) 200 mm, - Course transversale (axe Z) 470 mm, - Plage de pivotement de la table rotative (axe C) +/- 200°, - Tête de travail ISO 50, hauteur centrale (avec / sans table de travail) 145 / 190 mm, - Diamètre max. de la pièce à usiner 100 mm - Longueur max. de la pièce 270 mm - Diamètre max. de la meule 150 mm - Puissance de pointe 11,5 kW, moteur de la broche de meulage 9 kW, vitesse 0 - 9500 tr/min, - Puissance connectée environ 25 kW (460 volts 3ph / 60 Hz), - Dimensions l x p x h = 2600 x 2550 x 1970 mm, poids environ 3950 kg, couleur gris RAL 7035 / gris RAL 7043. Accessoires : - Contrôle HMC 500 Mise à niveau Windows XP - Booster Box Upgrade option avec un Booster Box de rechange qui peut être utilisé comme backup ou pour jusqu'à 3 autres machines Walter. La valeur de chaque Booster Box est de 10 000 $. - Contrôle de vitesse en continu, sonde, serrage pneumatique de la pièce à usiner - Système d'extinction d'incendie - Extracteur de brouillard - Bac de récupération d'huile, 2 brides de meule - Ensemble complet de manuels Logiciel : Ncedeu Ez Huopfx Adxol - Tool Studio Version 2.1 Standard & Steptools - Logiciel WWM Condition : - Nouveau moteur d'axe Y et vis à billes installés 2021 - Nouvelle broche installée 2021 - Nouveau climatiseur d'armoire électrique installé 2021 - Tous les nouveaux câbles d'encodeur et de moteur pour les axes A, C, X, Y et Z ont été installés 2021 - La machine est actuellement en production et produit des outils très précis et constants. Peut être vu sous tension - Nous disposons de tous les supports d'expédition, de sorte que la machine sera sécurisée pour le transport. - Nous pouvons charger la machine sur un plateau pour l'expédier pour 900$. Nous pouvons également fournir des devis d'expédition et de mise en caisse si vous le souhaitez.

État: remanié (utilisé), Année de construction: 2003, Fonctionnalité: entièrement fonctionnel, vitesse de broche (max.): 7 000 tr/min, course d'alimentation axe Y: 320 mm, type de courant d'entrée: triphasé, poids total: 4 650 kg, hauteur de pointe: 190 mm, course de déplacement axe X: 490 mm, puissance du moteur de broche de rectification: 24 000 W, diamètre de la pièce (max.): 320 mm, tension d'entrée: 400 V, puissance nominale (apparente): 35 kVA, nez de broche: ISO 50, angle de pivotement axe A (min.): 360 °, Affûteuse CNC - WALTER Helitronic Power production CARACTÉRISTIQUES TECHNIQUES : ANNÉE : 2003 Type de CN : HMC 500 Version software installée : Tool Studio 2.1 R4 Nombre d’axes : 5 Hauteur de pointes : 190 [mm] Course axe X : 490 [mm] Ncsdpjwvf I Sofx Adxel Résolution axe X : 0.00001 [mm] Course axe Y : 320 [mm] Résolution axe Y : 0.00001 [mm] Course axe Z : 660 [mm] Résolution axe Z : 0.00001 [mm] Vitesse déplacement rapide X, Y et Z : 15000 [mm/min] Axe A : 360 [°] Axe C : +/- 200 [°] Résolution axe C : 0.0001 [°] Longueur maxi. pièce : rectification face : 320 [mm] Longueur maxi. d'affûtage : 350 [mm] Diamètre maxi. d'affûtage : 320 [mm] Attachement broche porte-meule : NCT Diamètre de broche porte-meule : 80 [mm] Vitesse broche porte-meule maxi. : 7000 [tr/min] Puissance broche porte-meule : 24 [kW] Diamètre maxi. Meule : 200 [mm] Cône intérieur broche porte-pièce : ISO 50 Vitesse maxi. broche porte-pièce : 60 [tr/min] Puissance installée : 35 [kVA] Poids : 4650 [Kg] ÉQUIPEMENTS INCLUS : x1 centrale de filtration TRANSOR 12290-800A x1 refroidisseur d'huile MTA type TAE 015 x1 aspiration de brouillard d'huile DSL type AES-GAMMA 30 x1 palpeur RENISHAW x1 loader d'outils à disque - 40 postes x1 pince SCHUNK x2 tasseaux porte-meule x1 dispositif anti-incendie (à faire contrôler par l'acheteur par un organisme qualifié) x1 manuel schémas électriques x1 manuel "Instructions de service" PACKS WALTER WINDOW MODE (WWM) : - Package 001 (fraises cylindriques) - Package 002 (fraises coniques) - Package 003 (forets) - Package 004 (forets étagés) - Package 006 (outils de menuiserie) - Package 013 (alésoirs) - Package 015 (sièges d'inserts) - Package 016 (programme de préchauffe) - Package 027 (programme flexible) - Package 090 (package robot loader) - Package 091 (acm) - Package 098 (package robot loader) - Package 099 (package robot loader) - Package 100 (données de référence m.) - HELICONE (calcul de goujure conique) - HELIDRILL (calcul de goujure pour forets) - HELIFLUTE (calcul de goujure pour fraise cylindrique) - MCS (contrôle de la machine) - SCHEIBE (menu pour meules) - TS_ADVANCED (toolstudio (v1.0-v.) - TS_STANDARD (toolstudio (v1.0-v.) - TS_STEPTOOLS (toolstudio (v1.0-v.) OPTIONS TOOLSTUDIO : - Tool Studio 2.0 serveur/contrôle machine - Tool Studio 2.0 licence standard - Tool Studio 2.0 licence avancée - Tool Studio 1.9 options de mise à jour - Tool Studio 2.0 options de mise à jour - Option steptools - Option profil léger (ébauche de contour ...) - Option étalonnage avec palpeur outil - Option forets Machine visible sous tension pour essais en nos locaux, sur RDV. Prix HT sur demande, chargement sur camion inclus. Possibilité d’expédition dans toute la France ainsi qu’à l'international. Plus de photos et détails sur demande. Descriptif technique à titre indicatif, sans engagement de notre part. Machine similaire aux marques okamoto , elb , ger , tacchella , karstens , jones shipman , jung , favretto , blohm rectif intérieure extérieure (inter/exter) à voir également rectifieuse plane , tour , centre d'usinage , fraiseuse
