Table ronde

WMW 315

État: usagé, hauteur totale: 1 800 mm, longueur totale: 3 500 mm, largeur totale: 2 300 mm, Poids à vide : 5 800 kg Prix : Sur demande Diamètre de rectification : 315 mm Profondeur de rectification : 500 mm Diamètre de rotation : 500/600 mm Course de la table de rectification : 800 mm - Documentation disponible : Non - Numéro de série : 31577 Bljdpfxswya A Se Ah Top - Modèle : inderslijper intern - Déplacement X : 500 mm - Diamètre de rectification : 600 mm - Dimensions de transport : 3 500 mm x 2 300 mm x 1 800 mm (L x l x h) - Poids de transport [kg] : 5 800 kg - Colis de transport [pcs] : 1 Informations financières TVA : Le prix indiqué s’entend hors TVA TVA/régime de la marge : TVA déductible pour les professionnels Livraison et reprise possibles à tout moment pour tout le secteur industriel Lukas van Rossum

État: usagé, Année de construction: 1980, Détails techniques : Course x : 850 mm course y : 280 mm course z : 355 mm Fixation de la broche ISO : SK 45 / SK 45 Tête de broche pivotante à gauche et à droite : 90° chacune Plage de vitesse de rotation : 28 - 1400 / 18 step tr/min Distance table/broche horizontale : min. : 60 / max. : 180 mm Surface de serrage de la table : 1070 x 270 mm charge de la table : 1000 kg Table inclinable +/- : 45° degrés chacun Avance: : X+Y : 16 - 800 et Z : 5 - 250 mm/min Puissance totale requise : 8,0 kW Poids de la machine env. : 3100 kg Dimensions de la machine env. L x l x H : 2,1 x 1,8 x 2,15 m Dimensions de l'armoire électrique : L : 0,8 x l : 0,45 x H : 1,65 m Bedpfxju Ndf Is Ah Telp Surface de serrage : 315 x 1250 mm réglage horizontal de la poutre manuellement 650 mm monté sur table : tête de serrage avec mandrin à 3 mors Ø 200 mm avec mors intérieurs, hauteur de pointe 165 mm Système d'arrosage Manivelle Mandrin porte-fraise Ø 22 x 620 mm avec fraise de forme 80 x Ø 8 mm *

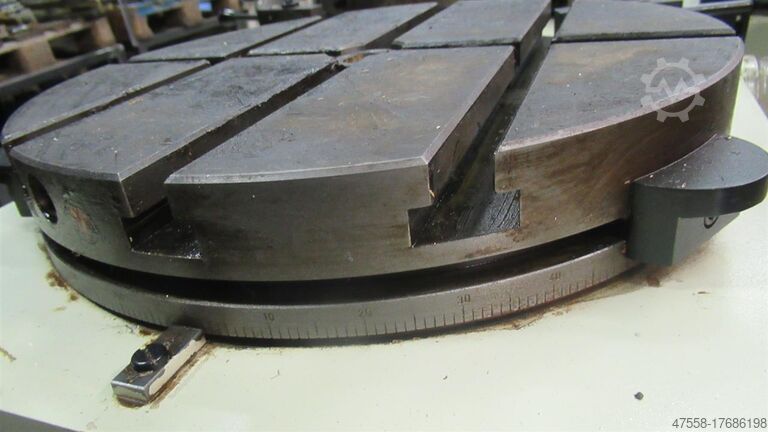

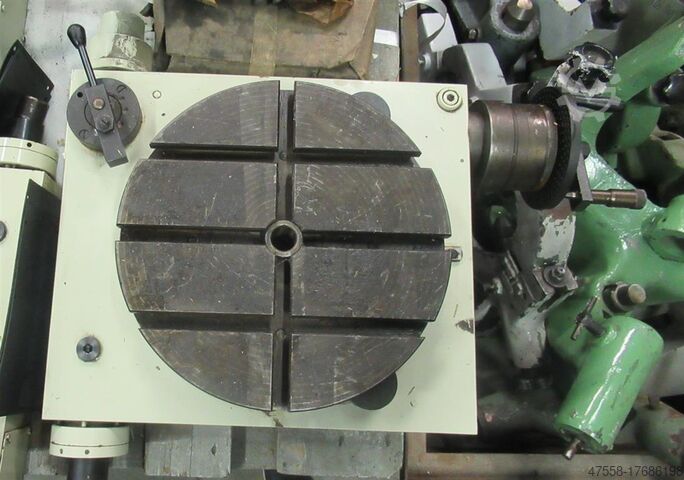

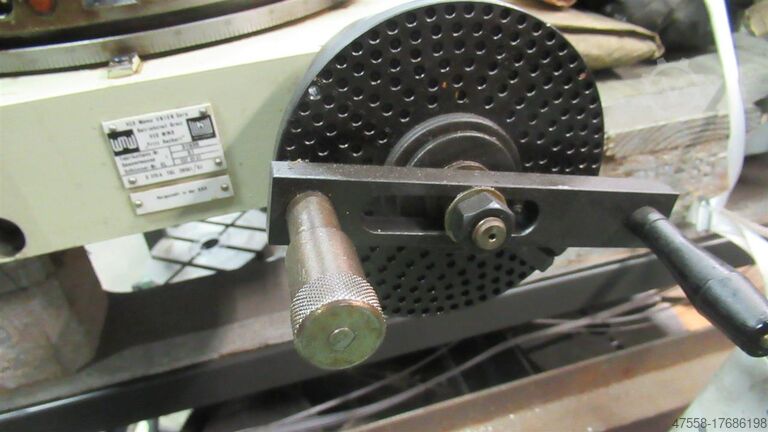

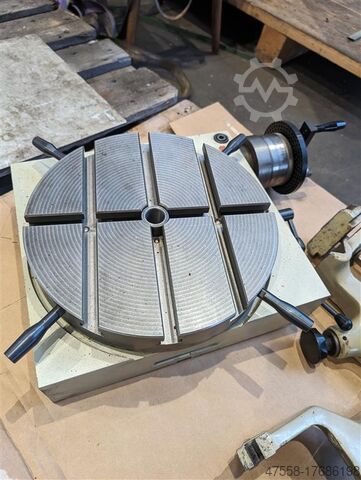

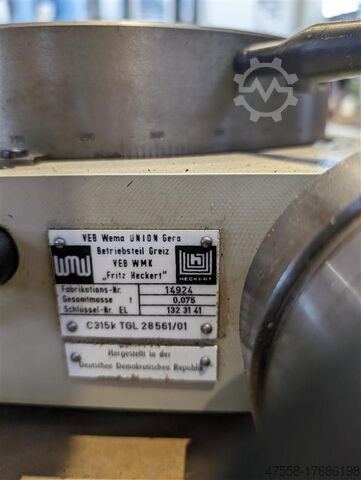

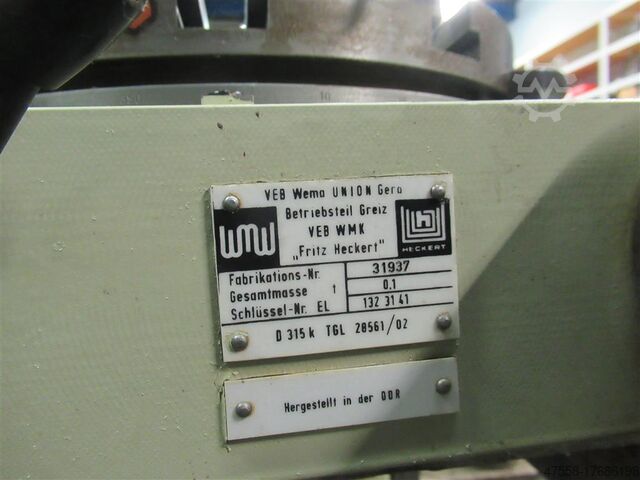

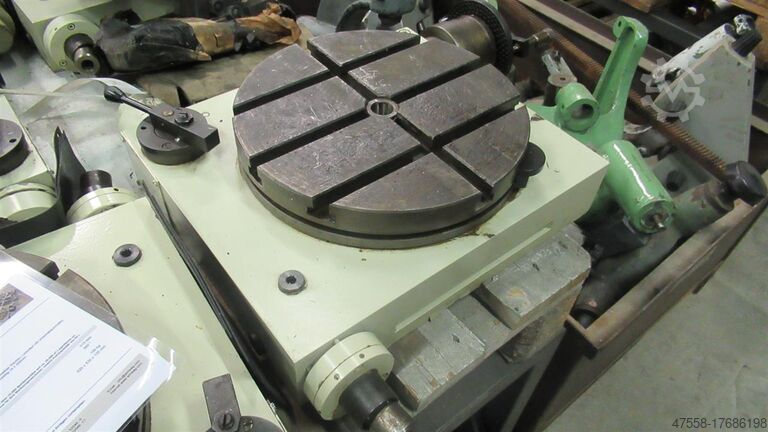

État: usagé, Table tournante WMW type D 315 k N° de série : 10930 Diamètre de la table : 315 mm Hauteur de la table : 135 mm Rapport de réduction : 90 : 1 - Manivelle avec disque diviseur et levier - Bague graduée pour lecture à la manivelle - Graduation en degrés lisible sur la table tournante - Vis sans fin escamotable pour division directe - Serrage par levier de blocage - Rainures en T de 14 mm dans la table - Disque diviseur intégré 23-28-33-42-51-61 Poids : 85 kg Blsdjxf Uytjpfx Ah Tep

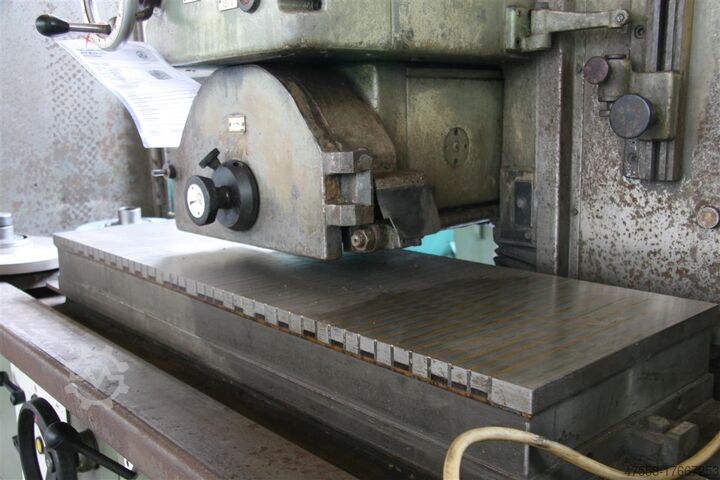

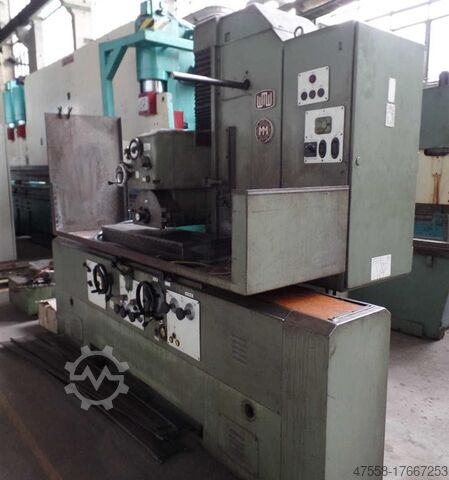

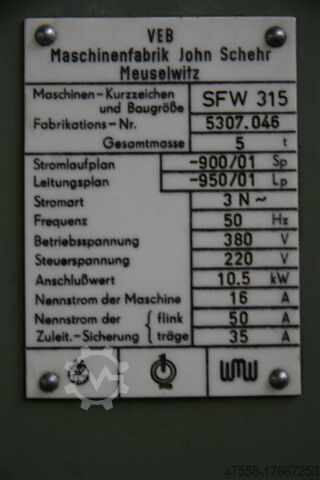

État: usagé, Année de construction: 1970, Détails techniques : Longueur de ponçage : 1000 mm Largeur de ponçage : 315 mm hauteur de la pièce : 390/455 mm Avance : transversale : 0,3-3,5 mm Réglage de la table : longitudinal 1150 mm Vitesse de la table : 2,5-25 m/min Bledsu Nggzjpfx Ah Tjp Dimensions de la table : 2120 x 600 mm Dimensions du plateau magnétique : 1000 x 315 x 100 mm Surface de serrage de la table : 1160 x 315 mm Réglage de la broche porte-meule : 0,002 - 0,05 mm Distance table - centre de la broche : max. 550 mm Portée de la tête de broche : 200-580 mm Vitesse de rotation de la broche porte-meule : 1500 / 3000 tr/min Puissance totale requise : 10,5 kW Poids de la machine env. : 5,0 t Dimensions de la machine env. LxlxH : 1,3x1,4x1,95 m Dimensions de l'installation de refroidissement LxLxH : 0,7x0,7x0,55 m - Installation d'arrosage (réservoir avec pompe) - 2 pièces de support de meule - 4 pièces pieds de machine i.D.

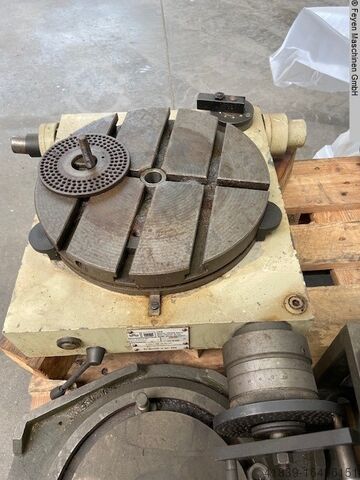

État: usagé, Détails techniques : Diamètre de la table : 315 mm Rotation de la table - manuelle/mécanique : 360 °. Poids de la machine env. : 100 kg Dimensions : 620 x 530 x 135 mm Plusieurs de ces tables rondes sont disponibles à la vente. Hauteur totale : 135mm autres caractéristiques : -avec échelle radiale -surface enduite Blodpfx Ahju N Dz As Tjp -prise de vue centrale MK3 -cercle primitif 19 / 27 / 31 / 41 / 49 / 59 -Fonctionnement également possible en externe/machine par accouplement des deux côtés (commutable droite/gauche avec commutation automatique) -Serrage au pied : taille d'appui 360 x 420mm avec 1 rainure de serrage frontale 16 x 200mm *

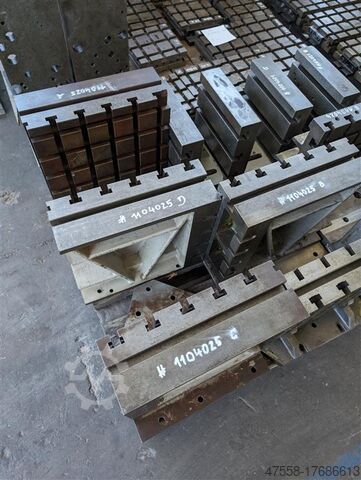

État: usagé, Détails techniques : Largeur : 350 mm profondeur : 120 sans plaque mm Hauteur : 315 sans plateau mm 3 pièces disponibles avec plaque de base (A+B+C) 1 pièce disponible sans plaque de base (D) Bsdpfju N Eczsx Ah Tslp Dimensions de la plaque de base : L : 350 x P : 320 x épaisseur : 30mm Prix par pièce *

État: usagé, Détails techniques : largeur : 190 mm profondeur : 315 mm hauteur : 500 mm Bledpfeu S Hzuex Ah Tsp Poids de la machine env. : 60 kg 1 pièce à l'arrière sur la photo Rainure en T selon DIN 650 : largeur de la rainure en T a= 28 ; h= 42 ; b= 47,5 ; 19,5 mm, distance entre les rainures en T 160 mm *

État: usagé, Détails techniques : Longueur de ponçage : 1000 mm Largeur de ponçage : 315 mm Hauteur de la pièce : 390 mm Vitesse de la table : 2,5-25 m/min Surface de serrage de la table : 250 x 1000 mm Distance table - centre de la broche : 550 mm Dimensions de la meule : Ø max. 315 x 13-63 x alésage Ø 75 mm Tension de commande : 220 / 50Hz V/Hz Puissance totale requise : 10,5 kW Poids de la machine env. : 5,0 t Dimensions de la machine env. L x l x H : 3,35 x 1,5 x 2,10 m La machine se trouve actuellement dans le service technique. Bodpeu Ngn Sefx Ah Telp *

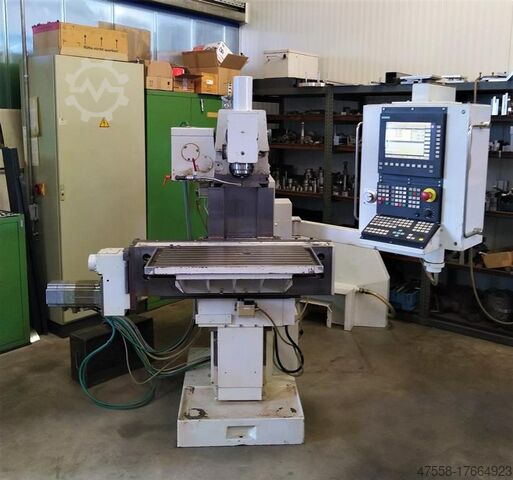

État: usagé, Détails techniques : course x : 500 mm course y : 380 mm course z : 330 mm Commande : Siemens 840 D / 810 D Cône de broche ISO : vertical/horizontal : 40 Surface de serrage de la table : 400x800 fixe mm Vitesses de rotation de la broche - en continu : vertical/horizontal : 35-1800 tr/min Tête de broche orientable à gauche et à droite : 90 °. Avance rapide X,Y : 3,15 mm/min. Avance rapide de l'axe Z : 1,6 m/min. Avance en continu : X/Y/Z : 6,3 - 1250 Puissance totale requise : 7,4 kW Poids de la machine env. : 1,8 t Dimensions de la machine env. LxlxH : 1,8 x 2,2 x 1,8 m Dimensions de l'armoire électrique LxLxH : 0,5 x 0,85 x 2,1 m La machine a été transformée en 2002, avec une commande moderne Siemens 840D/810D shopmill. - Course de réglage via le chariot de contre-support : 440mm Équipement : - Système de refroidissement - Panneau de commande avec potence accessoires : - div. douilles de pinces de serrage - div. logements SK 40 - div. mandrins de fraisage i.D. Bledpfx Ahju Nc R Nj Top *

État: usagé, Détails techniques : Bledpsv A S Efefx Ah Top course en Z : 400 mm Plage de vitesse : max. 3 000 tr/min Alimentation continue : aucune information Course verticale de la plume : 100 mm Support de broche : MK2 Surface de la table : 445 x 315 mm Distance entre la table et la broche inférieure : max. 520 mm Course de la table : longitudinale : 250 mm Course de la table : transversale : 330 mm Hauteur de la table au-dessus du sol : 920 mm Puissance totale requise : 1,6 kW Poids de la machine environ : 1500 kg Dimensions de la machine LxlxH : 1,3 x 1,1 x 2,0 m Application : Fraisage et perçage de trous longs Il y a un comparateur à cadran de précision pour l'indication de la profondeur sur la tête de la broche de perçage. 5x rainures en T selon DIN 650 : a=10; h=18; b=18; c=8mm Équipement: Affichage bidirectionnel numérique ACU-RIDE *
