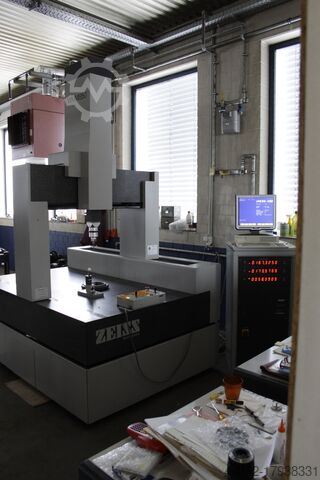

Machine à mesurer

ZEISS UMC 850/1200

course x 850 mm
course y 1200 mm
course z 600 mm
Puissance totale requise kW
Poids de la machine env. t
Espace nécessaire env. m
Révisé : 2000

Axe X comme portique mobile longitudinalement 850 mm
Axe Y chariot transversal dans le portique 1.200 mm
Axe Z en tant que broche de tête de mesure (verticale) env. 600 mm

Passage entre le portique env. 1.000/1080 mm
Passage en hauteur env. 750 mm

Dimensions totales de la table env. 1.000 x 2.100 mm
Hauteur de la table au-dessus du sol env. 850 mm
Hauteur de la machine env. 3.050 mm

Poids env. 3.800 kg

Equipement spécial / accessoires :
" Plaque de granit comme table de mesure et comme tête transversale, amortie contre les vibrations
" Tête de mesure tridimensionnelle pour la réception de 5 pointes de touche différentes
et pour
' Fonctionnement SCANNING pour la saisie continue des valeurs de mesure,
Djdpfet Hwqkjx Aadeku
Résolution de 0,1 µ
" Contrôle de trajectoire sur 3 axes simultanément
"Système d'ordinateur HEWLETT-PACKARD H 382 avec écran couleur,
Station de disquettes,
clavier, éventuellement imprimante
"Logiciel ZEISS disponible comme suit :
UMESS 300/MFT 300 avec pack complémentaire, version 1998, ainsi que 302 Contrôle de forme et de position,
303 Fonctions d'ajustement, 305 Mode automatique, 307 Paramètres Ctrl. Manager,
ainsi que Option Tools/KMG Disk Rev. 7xxx / SAM 300 / KMG Disk / Programme de schémas de perçage
A 741
et Tastcheck 99,
"Pupitre de commande manuel mobile avec levier de commande progressif pour la commande de l'appareil en continu.
réglable
vitesse de déplacement des 3 axes
" Magasin de palpeurs monté sur la machine, équipé de 3 palpeurs, avec
dispositif de changement de palpeur
"Armoire de commande séparée type 608485, table d'ordinateur séparée,
armoire séparée
"Manuels d'utilisation, divers palpeurs de mesure, et palpeurs de mesure vissables sur la table.
sphériques/
Etalon de mesure,
