LUST LTI DRIVES LSK-190-7-30-560 T1,P,KK,1R

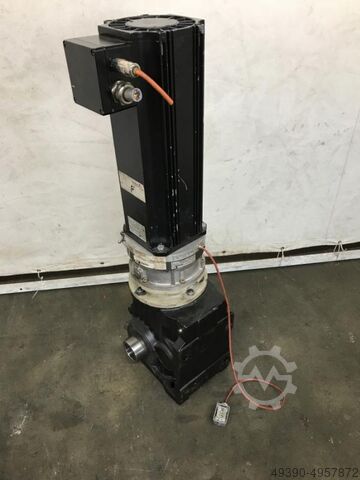

Servomoteur synchrone avec frein d'arrêt et réducteur,
motoréducteur, moteur électrique, motoréducteur à renvoi d'angle

Moteur :
Fabricant : LUST LTI DRIVES
Type : LSK-190-7-30-560 T1,P,KK,1R
N° de commande : 716090
Art. No. d'article : 0970.8016
Type de machine : servomoteur synchrone à excitation permanente
Tension du circuit intermédiaire du régulateur Uzk : 560 VDC
Puissance nominale : 14,51 kw
Vitesse de rotation nominale : 3000 tr/min
Couple nominal Mn : 46,2 Nm
Couple à l'arrêt M0 : 83,4 Nm
Courant nominal In : 31,5 A
Courant à l'arrêt I0 / I0max : 54,9 / 219,6 A
Paires de pôles : 3
Diamètre de l'arbre : 32 mm
Longueur de l'arbre : 50 mm
- Tourillon d'arbre avec clavette et rainure de clavette DIN 6885 / A10x8x50
- Option 1R Résolveur 1 paire de pôles
- Option KK Boîte à bornes
- Option T1 (DIN-PTC double isolation de base)

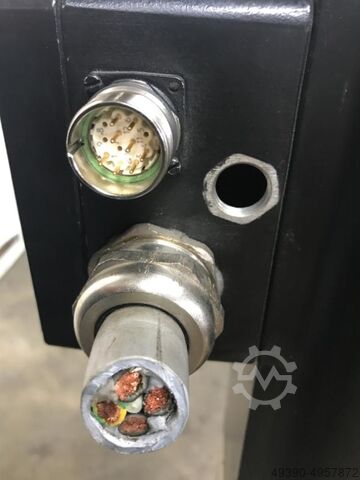

- Raccordement de puissance boîte de jonction 8 pôles
- Raccordement résolveur Boîtier de raccordement 12 pôles

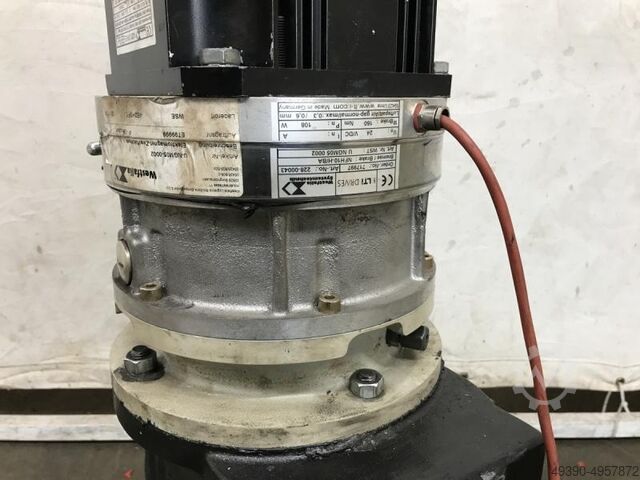

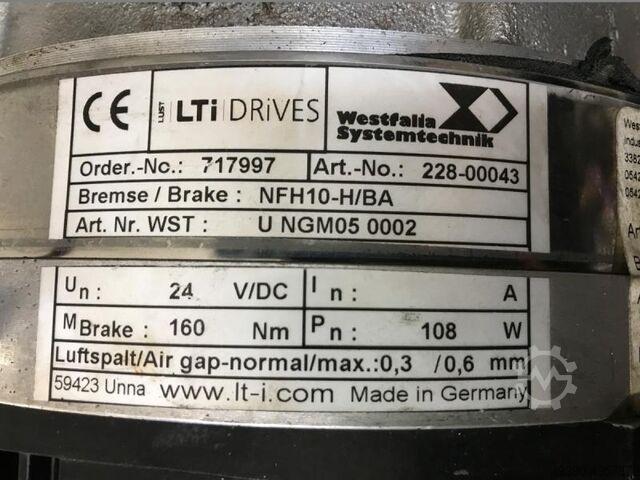

Frein de maintien :
Fabricant : LUST LTI DRIVES
Type : NFH10-H/BA
N° de commande : 718690
Art. No :
Tension nominale : 24 VDC
Courant nominal : 4,5 A
Puissance nominale : 108 W
Couple de freinage : 65 Nm

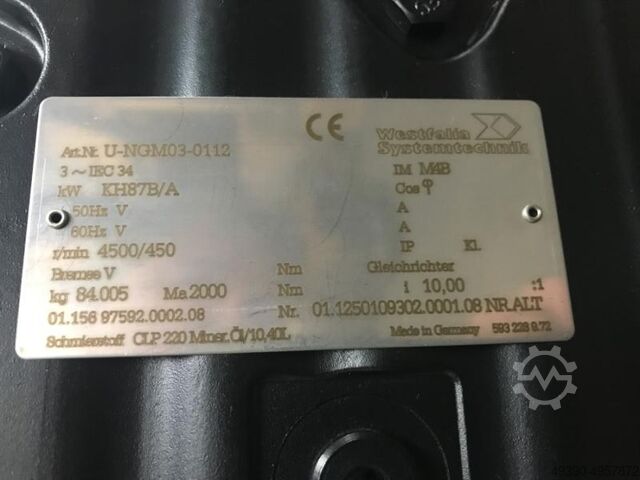

Réducteur à renvoi d'angle WESTFALIA Systemtechnik
Arbre creux de sortie : intérieur Ø 65 mm
Longueur de l'arbre creux : env. 280 mm
Vitesse de rotation sortie de boîte : max 450 tr/min.
Vitesse de rotation à l'entrée du réducteur : max 4500 tr/min.
Rapport de transmission : 10:1
- Tourillon d'arbre également rectifié à l'extérieur
- Réducteur pouvant être monté sur deux surfaces de bride
- Alésage de montage sur le réducteur 180 x 180 mm / 180 x 230 mm

Dimensions totales L x l x H : 1110 x 250 x 350 mm
poids total : 180 kg
bon état
