Palettes pour centre d’usinage

WMW HECKERT CWK 630

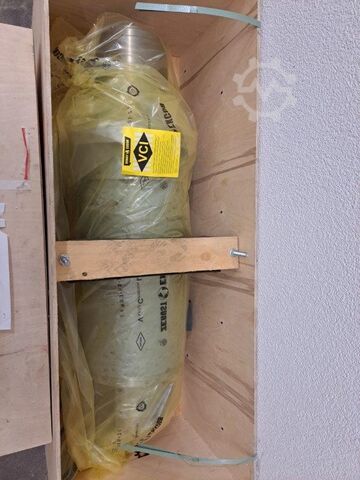

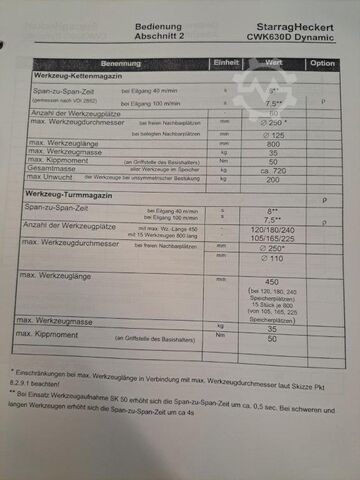

État: usagé, Année de construction: 2002, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 17037, course de déplacement axe X: 1 050 mm, course de l’axe Y: 1 000 mm, course de déplacement axe Z: 1 160 mm, poids de la pièce (max.): 1 000 kg, vitesse de rotation (max.): 10 000 tr/min, nombre de logements dans le magasin d’outils: 240, Pas de prix de réserve - vente garantie au prix le plus élevé ! Y compris une deuxième broche de rechange révisée et un moteur d'entraînement révisé. Machine avec magasin à palettes rotatif et magasin d'outils étendu ! DÉTAILS TECHNIQUES Axe X : 1 050 mm Axe Y : 1 000 mm Axe Z : 1 160 mm Distance entre le bord avant de la broche et le centre du porte-pièce : min. 190 mm Distance entre le centre de la broche et le bord supérieur du porte-pièce : min. 100 mm broche Plage de vitesse : 50 - 10 000 tr/min Puissance du moteur (40% ED) : 31 kW Puissance du moteur (100% ED) : 19 kW Couple (40% ED) : 200 Nm Couple (100% ED) : 165 Nm support de broche : SK-50 outils Temps de copeau à copeau (à vitesse rapide de 40 m/min) : 8 s Diamètre de l'outil (avec espaces libres voisins) : 250 mm Diamètre de l'outil (si des positions adjacentes sont occupées) : 125 mm Longueur de l'outil : 800 mm Poids de l'outil : 35 kg Poids total de tous les outils stockés : environ 720 kg Nombre d'emplacements d'outils : 240 système de mesure Type : Linéaire, optique-incrémental, codé par distance Classe de précision : ±5 µm Période de division du réseau : 20 µm Unité d'entrée et d'affichage : 1 µm palettes surface de serrage : 630 x 630 mm Masse de chargement par palette (à vitesse rapide de 40 m/min) : 1 000 kg Moment admissible avec charge décentrée : 750 Nm Diamètre d'alésage directionnel : 25 H6 Distance du trou de montage au centre de la table : 200 ± 0,013 mm Filetage de montage : 23 x M16 Hauteur de passage de la pièce : 1 200 mm Cercle d'interférence maximal : Ø 1 100 mm (aplati) Changement automatique de palettes Nombre de palettes échangeables : 2 + 4 palettes dans le stockage circulaire Temps de changement de palette (en version standard) : 12 s Temps de changement de palette (minimum pour version avec serrage hydraulique) : 14 s DÉTAILS DE LA MACHINE Dimensions : 8 200 x 4 400 x 3 600 mm Poids : 18 t Puissance connectée : 75 kVA Plage de température : 10 - 35 °C Ksdpfx Ajv Ai Uwsd Ijfa Niveau de pression acoustique : < 80 dBA
