Machines à tailler les engrenages par fraisage tangentiel, verticales – à partir de 2000 mm de diamètre de roue d'occasion à vendre (11)

État: remis à neuf (d'occasion), Année de construction: 2027, Fonctionnalité: entièrement fonctionnel, position de la tête de fraisage: Schwenkbar (45°), diamètre de la table: 4 000 mm, longueur totale: 13 300 mm, diamètre de l'engrenage: 5 000 mm, hauteur totale: 5 700 mm, largeur totale: 7 500 mm, fréquence d'entrée: 50 Hz, diamètre de la pièce (max.): 5 000 mm, type de courant d'entrée: triphasé, longueur de fraisage: 600 mm, vitesse de broche (max.): 125 tr/min, vitesse de broche (min.): 10 tr/min, course de déplacement axe X: 2 750 mm, course de l’axe Y: 600 mm, course de déplacement axe Z: 1 750 mm, poids total: 115 000 kg, table à broche – distance au centre: 3 300 mm, fabricant de contrôleurs: Siemens Sinumerik ONE, type de transmission: Sinamics S120, type de commande: Commande CNC, Équipement: documentation / manuel, La ZFWZ 5000 provient de l’usine de construction de machines d’usinage d’engrenages de Chemnitz, appartenant à Modul, et est entièrement remise à neuf par Serwema Retrofit Solutions, l’entreprise qui dispose des archives de plans Modul, et livrée avec un système Siemens Sinumerik ONE. Cinématique éprouvée, nouvelle électronique, nouveaux entraînements, nouvelles technologies de sécurité : vous bénéficiez des performances d’une machine neuve pour une fraction du prix et avec un délai de livraison de douze mois. Tedpfxoz Etmpo Ac Iec La machine fraise les dentures extérieures, droites ou hélicoïdales, jusqu’à un module de 40 en usinage par brochage et jusqu’à un module de 50 en usinage par denture individuelle. Grâce au dispositif d’usinage interne, des dentures internes sont créées pour les couronnes d’engrenages de grands roulements, les liaisons rotatives et les engrenages planétaires creux, tels qu’ils sont utilisés dans l’éolien, l’exploitation minière, la construction de grues et la construction navale. Des pièces allant jusqu’à 5000 mm de diamètre peuvent être placées sur la table de 4000 mm. La tête de fraisage pivote de ±45°, et la puissance d’entraînement de 82 kW au niveau de la tête de fraisage permet à la fois un ébauchage avec un volume de copeaux élevé et un fini avec précision. Données techniques : diamètre maximal de la pièce 5000 mm, diamètre de la table 4000 mm, distance entre l’axe de la fraise et l’axe de la table 300–1800 mm, distance entre l’axe de la fraise et la surface de la table 550–3300 mm, diamètre maximal de la fraise 500 mm, longueur maximale de la fraise 600 mm, course tangentielle 600 mm, vitesse de la fraise 10–125 tr/min, puissance d’entraînement de la tête de fraisage 82 kW, angle de pivotement ±45°. Dimensions d’installation : environ 13,3 × 7,5 × 5,7 m, poids : environ 115 tonnes. La machine est livrée avec une nouvelle commande Siemens Sinumerik ONE et des entraînements Sinamics S120, la dernière génération de Siemens, avec une disponibilité complète des pièces de rechange et du support, dans une armoire électrique climatisée fabriquée en interne. L’interface utilisateur conviviale permet un réglage et une programmation sans nécessiter de connaissances approfondies du code G. La vérification de la géométrie est effectuée conformément aux normes du fabricant ou à la norme DIN, avec un protocole, conjointement avec vous à Chemnitz. Le volume de livraison comprend également une barrière de sécurité pour la machine, dotée de technologies de sécurité conformes aux normes en vigueur, une nouvelle peinture en RAL 5015/7035, un convoyeur de copeaux magnétique, une lubrification à circulation et à perte, un groupe hydraulique, un système de refroidissement et le manuel d’utilisation.

État: d'occasion, Année de construction: 2008, Diamètre extérieur maximal de la pièce : 3 420 mm Diamètre nominal de la pièce : 2 400 mm Module maximal : 30 mm Commande numérique Siemens Sinumerik 840 D Diamètre intérieur minimal de la pièce : 630 mm Diamètre extérieur maximal de la pièce : 3 420 mm Largeur de denture maximale de la pièce : 600 mm Épaisseur maximale de la couronne : 500 mm Diamètre maximal admissible du cercle primitif : 440 mm Fraise à denture hélicoïdale/fraise discoïdale – Longueur maximale : 90 mm Diamètre du mandrin de fraisage : 80 mm Tête de fraisage – Pivote sur +15/-15 degrés Diamètre extérieur de la table de la pièce : 1 870 mm Alésage de la table de la pièce : 600 mm Tedpfxoztz Rus Ac Iec Table de la pièce – Charge maximale admissible : 300 kN Vitesse de déplacement rapide de l’axe X : 3 000 mm/min Vitesse de déplacement rapide de l’axe Z : 4 000 mm/min Vitesse de rotation de la table de la pièce : 0 à 6 tr/min Vitesse de rotation de l’outil : 18 à 180 tr/min Poids de la machine : environ 38 t Encombrement : environ 8,41 x 9,05 x 5,19 m Puissance totale connectée : 100 kVA Équipement/accessoires : - Tête de fraisage intérieure IFK2 - Mandrin de fraisage avec rondelles d’espacement - Convoyeur à copeaux - Aspiration de brouillard d’huile - Usinage à sec uniquement - Documentation technique

État: bon (utilisé), Année de construction: 2004, N° de référence : 10612 Fabricant : LIEBHERR Type : LC 3002 Année de fabrication : 2004 Type de commande : commande CNC Commande : LIEBHERR Lieu de stockage : Halberstadt Pays d’origine : Allemagne Tedpfszx Nyhox Ac Iec N° de série : 30XX Module – Max. : 30 mm Module – Min. : 4 mm Diamètre de la pièce – Max. : 3 000 mm Température ambiante : +15…+38 °C Vitesse de coupe : 25 – 250 m/min Angle de pivotement de la tête de fraisage : 0,001 ° Précision de résolution : 0,1 degré Charge de la table de la pièce : 300 kN Tension de fonctionnement : 400 V Tension de commande : 24 V Fréquence : 50 Hz Courant nominal max. : 230 A Fusible sur la ligne d’alimentation : 250 A Diamètre de fraisage max. pour engrenages droits/à vis sans fin : 3 000 mm Informations complémentaires : Adapté au fraisage d’engrenages à dents internes et externes. La machine peut être inspectée sur rendez-vous.

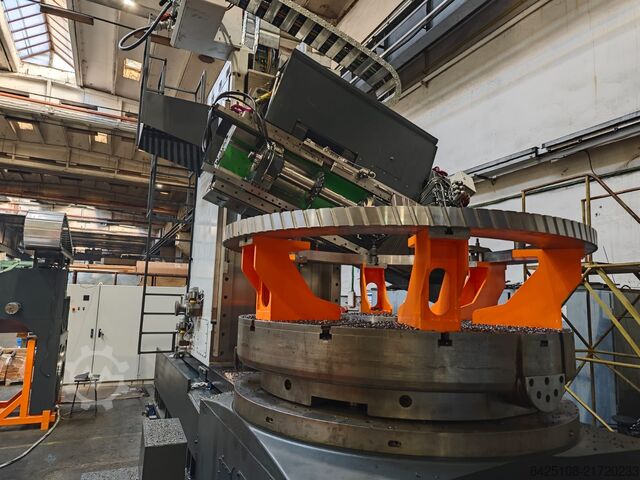

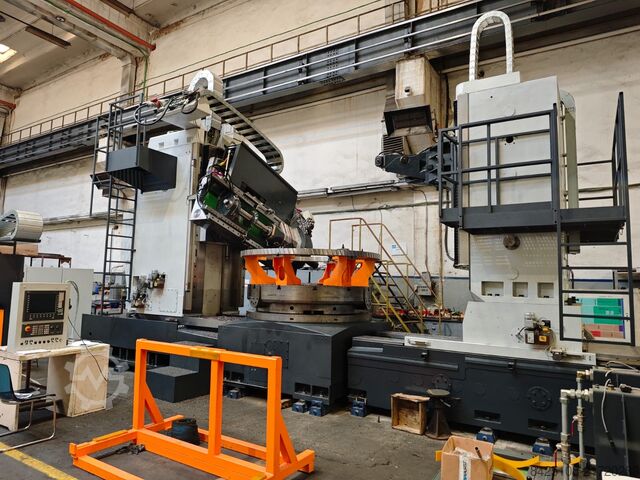

État: nouveau, Année de construction: 2025, heures de fonctionnement: 60 h, Fonctionnalité: entièrement fonctionnel, poids de la pièce (max.): 40 000 kg, largeur de roue: 3 700 mm, course d'avance axe X: 2 000 mm, course d'alimentation axe Y: 1 300 mm, course d'avance axe Z: 500 mm, diamètre de la table rotative: 3 700 mm, position de la tête de fraisage: 0,025, diamètre de la table: 2 000 mm, avance sur l’axe X: 10 m/min, avance sur l'axe Y: 10 m/min, avancée d'usinage axe Z: 6 m/min, longueur totale: 12 000 mm, diamètre de l'engrenage: 400 mm, hauteur totale: 5 000 mm, largeur totale: 4 000 mm, Équipement: Marquage CE, documentation / manuel, vitesse de rotation à variation continue, EXIGENCES TECHNIQUES MACHINE À TAILLER LES ENGRENAGES GHM 2500 CNC Description des principaux composants de la machine GHM 2500 La fraiseuse à tailler les engrenages GHM 2500 CNC est une machine-outil destinée à l’usinage par fraisage de roues dentées et de couronnes dentées. La machine est équipée d'une tête de fraisage pour dentures extérieures – capable d’usiner des dents avec un angle d’inclinaison de 0 à +/- 45 degrés – et d’une tête de fraisage pour dentures intérieures. La machine se compose d’un ensemble de fraisage, d’un ensemble de serrage et de rotation de la pièce ainsi que d’une pointe de centrage de l’axe du pignon. L’unité de fraisage/taillage dispose de trois axes de translation et de deux axes de rotation, répartis comme suit : - Axe X : déplacement longitudinal/radial vers l’axe de la pièce - Axe Y : déplacement vertical de la tête de taillage - Axe Z : déplacement tangentiel de la tête de taillage - Axe A : inclinaison +/-45 degrés de la tête de taillage - Axe C : rotation de l’axe principal de la tête de taillage L’ensemble de fixation de la pièce (plateau de machine) possède un axe de rotation, l’axe B, pour la rotation de la pièce. 1. Tête de taillage extérieure – le carter de la tête de fraisage est une pièce en fonte grise GG300. Sur la face avant se trouvent les contre-guides de l’axe Y (déplacement vertical de la tête). À l’intérieur se trouvent les mécanismes principaux d’entraînement des outils, le mécanisme de déplacement horizontal de l’axe de tête de taillage et le mécanisme d’inclinaison de la tête. Le mécanisme d’entraînement principal de l’axe de taillage se compose d’un moteur 55 kW – S1, d’un réducteur angulaire ZF et d’un arbre de taillage monté dans le support de la tête d’engrenage. 2. Tête de taillage intérieure – le carter de la tête de fraisage est une pièce en fonte grise GG300. Sur la face avant se trouvent les contre-guides de l’axe Y (déplacement vertical de la tête). À l’intérieur se trouvent les mécanismes principaux d’entraînement des outils, le mécanisme de déplacement horizontal de l’axe de tête de taillage et le mécanisme d’inclinaison de la tête. Le mécanisme d’entraînement principal de l’axe de taillage se compose d’un moteur 55 kW – S1, d’un réducteur angulaire ZF et d’un arbre de taillage monté dans le support de la tête d’engrenage. 3. La broche (quill) – assure le serrage des pièces hautes, avec une course de déplacement verticale. Tsdpfx Acjy A Nglo Ijc 4. Mécanisme d’avance longitudinale du montant, axe X – réalisé par un servomoteur 30 Nm_ 3000 tr/min, un réducteur à vis sans fin Gressner et une vis à billes diamètre 80 x 10, classe de précision IT3. 5. Mécanisme d’avance verticale de la tête de taillage, axe Y – composé d’un servomoteur 30 Nm_ 3000 tr/min, d’un réducteur à vis sans fin Gressner et d’une vis à billes diamètre 80 x 10, classe de précision IT3. 6. Mécanisme d’avance et de rotation du plateau, axe C – composé de deux servomoteurs 50 Nm_ 2000 tr/min, d’un réducteur à vis sans fin Gressner et d’une double vis sans fin engrenant avec la couronne située sur le plateau. 7. Mécanisme d’inclinaison de la tête de taillage, axe B – composé d’un servomoteur 20 Nm_ 3000 tr/min, d’un réducteur à vis sans fin Gressner et d’une transmission engrenage à vis/segment. 8. Mécanisme de déplacement axial de la tête de taillage, axe Z – réalisé par un servomoteur 20 Nm_ 3000 tr/min, un réducteur planétaire Alpha Getriebe et une vis à billes diamètre 63 x 10, classe de précision IT3. 9. Mécanis

État: d'occasion, Diamètre de roue - max. 2000 mm Largeur de roue . mm Module - max. 22 Diamètre maximal de la fraise 250 mm Vitesses de rotation de la fraise 16-92 tr/min Puissance totale requise 13 kW Les données techniques proviennent du fabricant ou de l'exploitant et sont donc données à titre indicatif et non contractuel. Sous réserve de vente intermédiaire ; seules nos conditions générales de vente s'appliquent. À propos de nous plus de 400 machines en propre en stock plus de 15 000 m² d’espace de stockage, capacité du pont roulant 70 t plus de 10 000 articles et accessoires pour votre atelier Si vous souhaitez vendre des machines, des lignes de production ou votre entreprise, contactez-nous. Tedpfeyqukkex Ac Ijc D'autres offres sont disponibles sur notre site web. Visites possibles sur rendez-vous. Nous attendons votre visite avec impatience. Votre équipe Markus Hirsch

État: nouveau, Année de construction: 2026, Fonctionnalité: entièrement fonctionnel, poids de la pièce (max.): 60 000 kg, largeur de roue: 4 300 mm, course d'avance axe X: 2 200 mm, course d'alimentation axe Y: 2 500 mm, course d'avance axe Z: 1 500 mm, position de la tête de fraisage: 0,02, diamètre de la table: 3 500 mm, avance sur l’axe X: 10 m/min, avancée d'usinage axe Z: 6 m/min, longueur totale: 6 000 mm, diamètre de la roue: 4 300 mm, hauteur totale: 7 000 mm, largeur totale: 5 000 mm, diamètre de la pièce (max.): 4 300 mm, longueur de la broche de fraisage: 2 500 mm, type de courant d'entrée: triphasé, longueur de fraisage: 2 500 mm, vitesse de broche (max.): 2 500 tr/min, vitesse de broche (min.): 1 tr/min, Tour vertical et fraiseuse VL 40 CNC Spécifications du centre de tournage Capacité nominale d’usinage Diamètre du plateau face : 3 500 mm Diamètre d’usinage : - maximum : 4 000 mm - minimum : 0 mm Diamètre de passage : 4 000 mm Hauteur d’usinage : 2 000 mm Poids pièce maximale : 60 000 kg Courses nominales de tournage Chariot axe X - bélier : De -100 mm à 2 250 mm + course ATC Axe Z - bélier : 1 500 mm Table de travail Diamètre table : 3 500 mm Plateau standard avec rainures en T Vitesse de la table : - pour l’usinage : 1 à 110 tr/min Puissance continue S1/S6 : 57/75 kW Couple continu S1/S6 : 70 000 / 90 000 Nm Entraînement principal tournage : boîte à engrenages avec réducteur et transmission par courroie, entraînement axe C Vitesse de fraisage table : 0,02 à 2 tr/min Couple de fraisage continu S1 : 43 000 Nm Couple de blocage table (dispositif hydraulique double face) : 60 000 Nm Bélier axe Z Bélier de tournage & fraisage Section du bélier : 300 x 300 mm Porte-outil : Tige 32*32 / 40*40 mm Serrage automatique des outils Vitesse de rotation du bélier : 0 à 2 500 tr/min Tedpfx Asy Dfraec Iec Puissance continue S1 : 22 kW Couple continu S1 : 1 400 Nm Entraînement : boîte ZF à deux vitesses avec transmission par courroie La boîte ZF et les ensembles de roulements de la broche principale sont équipés de systèmes de refroidissement individuels. Cône d’outil : BT 50 DIN 69871 / serrage automatique Magasin d’outils Nombre de magasins : - Deux ATC (changeur d’outils automatique) - Un à gauche : 20 emplacements tournage/fraisage/perçage - Un à droite : 20 emplacements fraisage/perçage + palpeur de pièce Capacité totale : 20 + 20 outils Capacité ATC tournage : Poids max. outil individuel – porte-outil tournage : 50 kg Poids max. outil individuel – porte-outil fraisage/perçage : 25 kg Poids total outils : 600 kg Dimensions maxi outil – tournage : 250 x 150 mm Dimensions maxi outil – fraisage : diamètre 300 mm Dimensions maxi outil – perçage : diamètre 120 mm Longueur maxi outil : 600 mm Entraînements axes Axes X et U – chariot bélier : Puissance continue S1 : 5,5 kW Effort continu S1 : 40 000 N Axe Z – bélier Puissance continue S1 : 5,5 kW Effort continu S1 : 40 000 N Puissance continue S1 : 11 kW Vitesses d’avance axes Avances X et Z : 0,02 à 6 000 mm/min Rapides X et Z : 10 000 mm/min Système de refroidissement Capacité du réservoir : 2 000 L Pression/débit du liquide d’arrosage : - Interne (tournage) : 6 bar à 100 L/min - Interne (fraisage) : 30 bar à 60 L/min / paliers de réglage Unité de filtration : type cartouche Convoyeur de copeaux Type de convoyeur : à charnières, placé à l’avant

État: d'occasion, Année de construction: 2007, Diamètre de la pièce – max. 2800 mm Diamètre nominal de la pièce : 2400 mm Module – max. 30 mm Commande Siemens Sinumerik 840 D Diamètre intérieur minimal de la pièce : 630 mm Diamètre extérieur maximal de la pièce : 3800 mm Largeur de dent maximale de la pièce : 600 mm Épaisseur maximale de la couronne : 50 mm Diamètre maximal autorisé du cercle primitif : 440 mm Fraise à engrenage/disque – longueur maximale : 90 mm Diamètre de la tige de fraisage : 80 mm Tête de fraisage – pivotante de +15/-15 degrés Diamètre extérieur de la table de la pièce : 2500 mm Alésage de la table de la pièce : 800 mm Table de la pièce – charge maximale admissible : 400 kN Vitesse de déplacement rapide des axes X et Y : 3000 mm/min Vitesse de déplacement rapide de l’axe Z : 4000 mm/min Vitesse de rotation de la table de la pièce : 0-4 tr/min Vitesse de rotation de l’outil : 18-180 tr/min Cône de la tige de fraisage : HSK-B160 Poids de la machine : environ 57 t Encombrement : environ 10,7 x 8,1 x 4,85 m Puissance totale connectée : 100 kVA Todpfx Acow Rf S Sj Ioc Équipement/Accessoires : - Tête de fraisage intérieure IFK2 - Arbre de fraisage avec rondelles d’espacement - Convoyeur de copeaux - Système d’aspiration des brouillards d’huile - Usinage à sec et à l’huile possible - 2 convoyeurs de copeaux - Documentation technique

État: très bon (occasion), Année de construction: 2008, Siemens Sinumerik 840 D, commande 5 axes. Diamètre maximal de la roue : 2000 mm Largeur de roue : 700 mm Tsdpfeza Egbox Ac Ijc Poids de la machine : 35 000 kg Encombrement env. 6,9 x 8,4 x 3,7 m

État: très bon (occasion), Générateur d’engrenages à denture hélicoïdale MDV 2000 Caractéristiques du MDV 2000 : Todpsfx Ibnsfx Ac Isc Diamètre maximal de la roue dentée : 2 000 mm Diamètre minimal de la roue dentée : 50 mm Module maximal : 12 Module minimal : 3

État: d'occasion, Année de construction: 2006, Fonctionnalité: entièrement fonctionnel, poids de la pièce (max.): 25 000 kg, largeur de roue: 3 000 mm, course d'avance axe X: 1 000 mm, Fraiseuse à tailler les engrenages internes et externes CNC LIEBHERR L3002 Tedjwdmy Eepfx Ac Ioc Construit en 1982, modernisé en 2006 CNC SIEMENS 840 D. Diamètre maximal de la roue 3 000 mm. Angle hélicoïdal maximal 45° Tête interne et externe. 44/50 kW.

État: d'occasion, Année de construction: 1987, Diamètre roue – max. 4400 mm Largeur de roue : 645 mm Module – max. 35 Commande Siemens Moteur principal : 37 kW Todpfxsyqt S Hs Ac Iec Diamètre de la table : 2500 mm Angle d’inclinaison – max. +/- 30° Poids de la pièce : 40 000 kg Puissance totale requise : 142 kVA Poids de la machine : env. 75 t Révision partielle en 2006 5 axes commandés : a, c, x, y, z Diamètre extérieur de denture max. : 3000 mm Diamètre extérieur max. pour denture intérieure : 3560 mm Module max. avec fraises-mères : 30 Module max. avec fraises de forme intérieure : 18 Diamètre de denture min. : 900 mm Course d’avance axiale : 1800 mm Course max. du chariot axial : 1800 mm Les données techniques proviennent du fabricant ou de l’exploitant et sont donc sans engagement de notre part. Vente intermédiaire réservée ; seules nos conditions générales de vente font foi. À propos de nous Plus de 400 machines en stock Plus de 15 000 m² de surface d’entrepôt, capacité de pont roulant 70 t Plus de 10 000 articles d’accessoires pour votre atelier Vous souhaitez vendre des machines, des lignes de production ou votre entreprise ? Contactez-nous. D’autres offres sont disponibles sur notre site web. Visites possibles sur rendez-vous. Nous serions ravis de vous accueillir. Votre équipe Markus Hirsch
