Équipements de rectification / fraisage

Jehmlich (Germany) REKORD B-SSt-ex

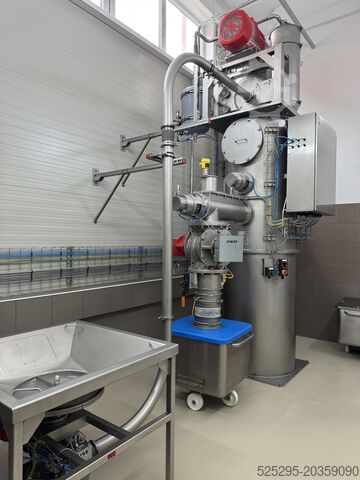

Usine de broyage REKORD B-SSt-ex – Protection contre les explosions, avec soupape de décharge ATEX
- Convient pour : sucre et substituts (comme le maltitol), sel, glutamate de sodium, malt, cacao, poudre de lait
- Conçue pour l’installation et l’exploitation en zone à poussières ATEX 22
- Construction entièrement en acier inoxydable AISI 316L

CONFORMITÉ
- Directive Machines 2006/42/CE
- Directive ATEX 2014/34/UE
- Règlement CE 1935/2004 (Contact alimentaire)

Produit à broyer :
- Produit : sucre et substituts (comme le maltitol), sel, glutamate de sodium, malt, cacao, poudre de lait
- Granulométrie d’alimentation : ≤ 1,5 mm
- Granulométrie finale : 95 % ≤ 20–30 µm, réglable par vitesse et débit d’alimentation
- Débit : 300–500 kg/h, selon la finesse souhaitée

BROYEUR À BROCHES
- Taille : 315 mm
- Enveloppe : résistante aux déflagrations, porte articulée avec verrouillage de sécurité
- Organes de broyage : rotor à broches et stator
- Vitesse : 12 000 min⁻¹ / 200 m/s
- Moteur d’entraînement : max. 22,5 kW ; IE3
- Paliers : renforcés, auto-lubrifiés
- Étanchéité : joint labyrinthique avec gaz de scellement

TRÉMIE DE CHARGEMENT AVEC TAMIS DE SÉCURITÉ & VANNE ROTATIVE ATEX
- Volume : 100 L
- Tamis inox (3,15 × 0,8 mm) éliminant grumeaux et impuretés
- Débit d’alimentation réglable, paramétré en usine pour le rendement visé
- Clapet pneumatique pour un contrôle rapide de l’écoulement
- Vanne rotative étanche au feu, certifiée ATEX
- Séparateur magnétique sous la vanne
- Transport pneumatique vers le broyeur

RÉSERVOIR TAMPON AGITÉ AVEC FILTRE
- Vidange en chute libre du broyeur vers le tampon ATEX de 200 L (capacité de 70–100 kg)
- Équipé d’un agitateur et d'une gestion de niveau (arrêt automatique au niveau maximal)
- Résistant aux déflagrations, assuré par une soupape de décharge sans flamme
- Filtre Pulse-Jet avec contrôle de la pression différentielle
- Système d’air comprimé (réservoirs, tubes, vannes) inclus
- Turbine d’aspiration pour transport et circulation d’air en continu ; évacuation de l’air épuré hors du local
Gjdpfxoxql Sws Abhoca

SYSTÈME DE DÉCHARGE
- Vis sans fin avec entraînement à fréquence variable
- Vanne rotative de décharge étanche au feu (ATEX)
- Sortie pour remplissage de sacs jusqu’à 55 kg ou chargement en chariot

UTILITAIRES
- Puissance : ≈ 30 kW, 3~400 V, 50 Hz, IP 55, TN-C
- Air comprimé (sans huile ni eau) : 12–15 Nm³/h, ≥ 6,1 bar

ARMOIRE DE COMMANDE
- SIEMENS IHM 15" et API S7-1200
- Sortie de données et d’erreurs Ethernet vers le système de supervision
- Possibilité de maintenance à distance
- Entraînements : min. IP55, couleur RAL 5017
- Variateurs de fréquence DANFOSS
*Armoire de commande installée hors zone ATEX
